有啥不同?小米、紫米无线充拆解对比

时间:2018-05-07 10:40|来源:充电头|编辑:堕落的咸菜|点击:

小米生态链公司之间的产品类别互有重叠的现象已经不稀奇了,这次轮到的是ZMI紫米和小米。自从嗅到了无线充电再次兴起的风口,小米、紫米先后加入WPC无线充电联盟,为入局无线充电做准备,前不久也终于各自发布了自家首款无线充电产品。今天充电头网要给大家带来的就是小米、紫米无线充电器拆解对比,看看这两款系出同门的产品到底有什么区别。.

有啥不同?小米、紫米无线充拆解对比

小米无线充电器,这款产品是3月27日和小米首款无线充电手机小米MIX 2S一同发布的,支持普通5W / 小米7.5W快充两种充电模式。通体呈白色,采用的是PC外壳+硅胶的材质。

有啥不同?小米、紫米无线充拆解对比

紫米无线充电器,今年2月份以众筹的形式面世,现已正式上市,支持普通5W+苹果7.5W+三星10W几种充电模式。整体采用黑色,采用铝合金外壳+玻璃面板的材质结构。.

一、小米无线充电器拆解

有啥不同?小米、紫米无线充拆解对比

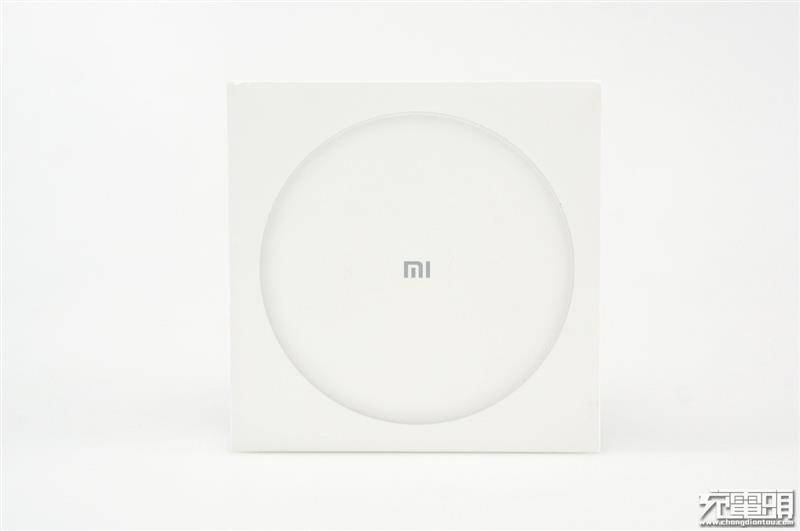

小米无线充电器包装盒正面一个字都没有,整个白色包装盒上只有产品图。

有啥不同?小米、紫米无线充拆解对比

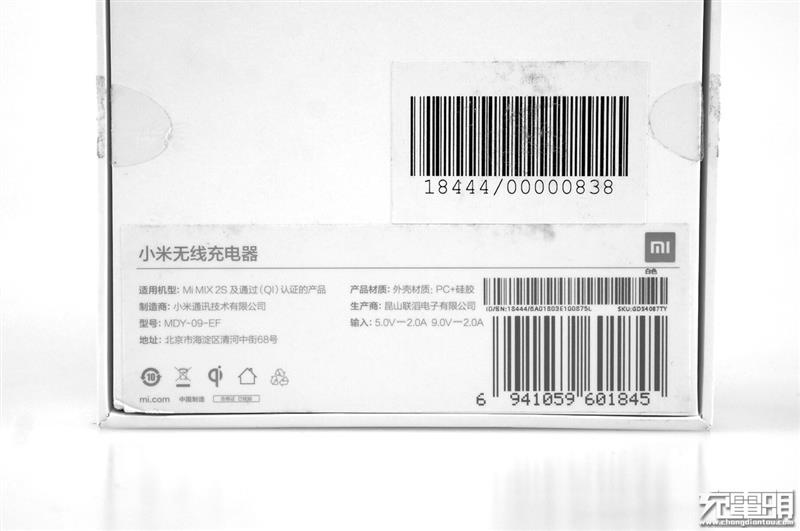

包装盒背面产品信息如下,品名:小米无线充电器、适用机型:Mi MIX 2S及通过(Qi)认证的产品、产品材质:PC+硅胶、制造商:小米通讯技术有限公司、生产商:昆山联滔电子有限公司、型号:MDY-09-EF、输入:5V2A / 9V2A。

有啥不同?小米、紫米无线充拆解对比

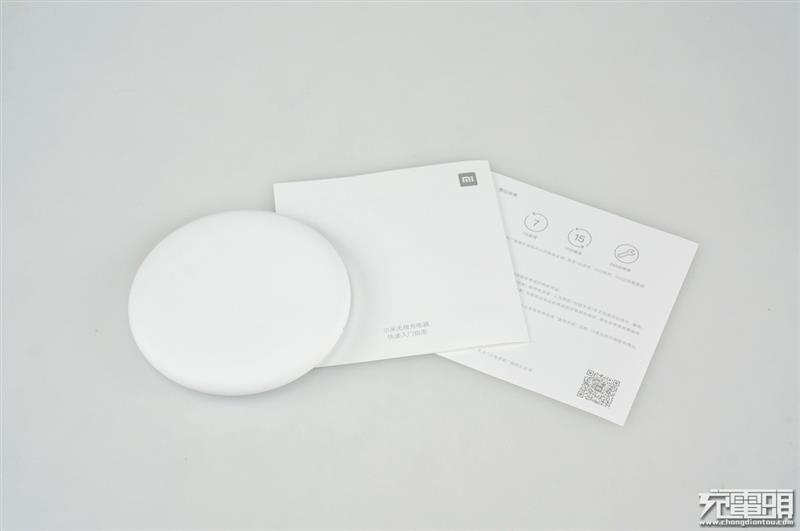

开箱物品一览:无线充电器*1、快速入门指南*1、售后服务卡*1,并不包含电源适配器与数据线。

有啥不同?小米、紫米无线充拆解对比

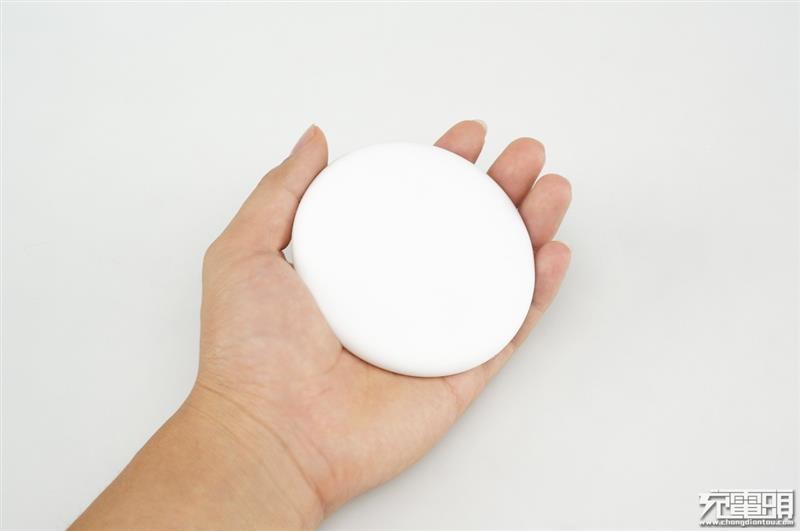

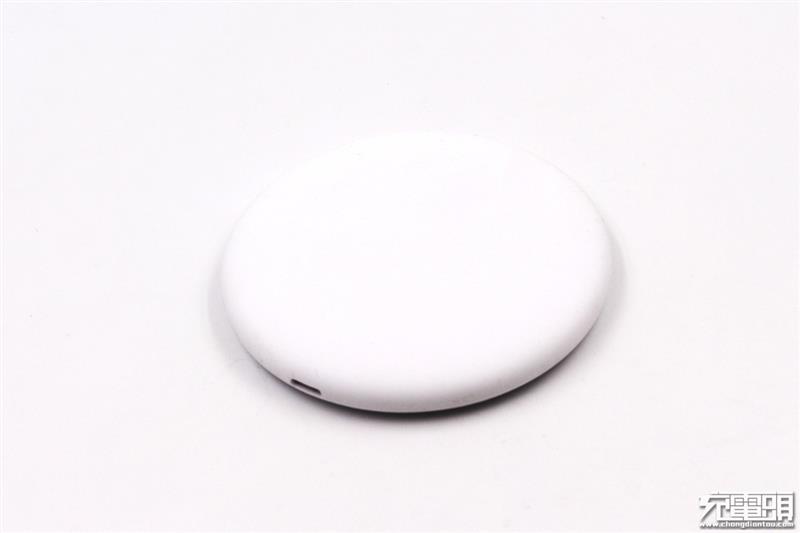

小米无线充电器整个表面都是全白色,没有任何LOGO文字,使用了PC作为壳体基础材质,再通过类似次注塑工艺在表面覆盖一层厚硅胶,手摸上去软软的,手机放上去具有一定的防滑效果不会掉落。

有啥不同?小米、紫米无线充拆解对比

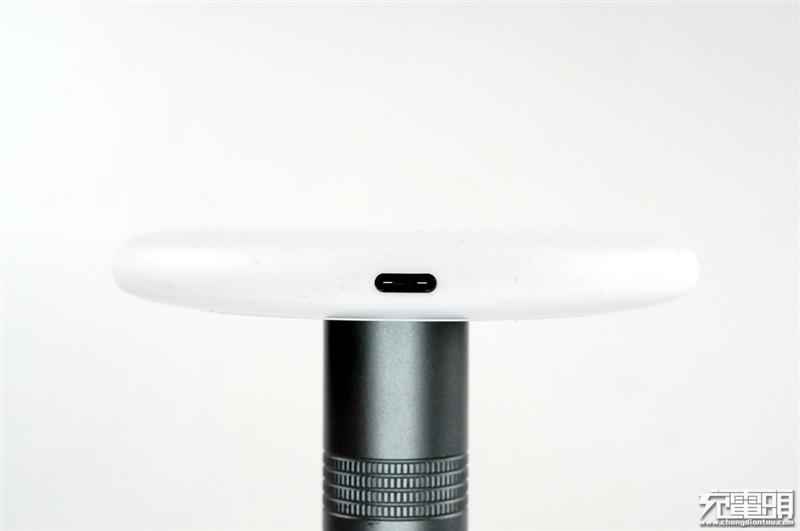

充电板半径47mm,厚度12.44mm,采用USB-C输入接口,支持5V2A / 9V2A输入。

有啥不同?小米、紫米无线充拆解对比

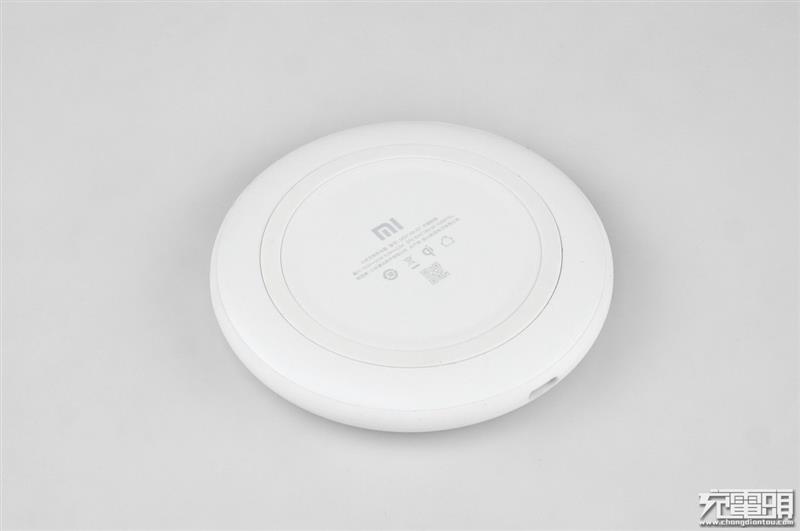

反过来背面,充电器底部粘上了一圈防滑橡胶垫,可以避免充电器使用时候滑动。

有啥不同?小米、紫米无线充拆解对比

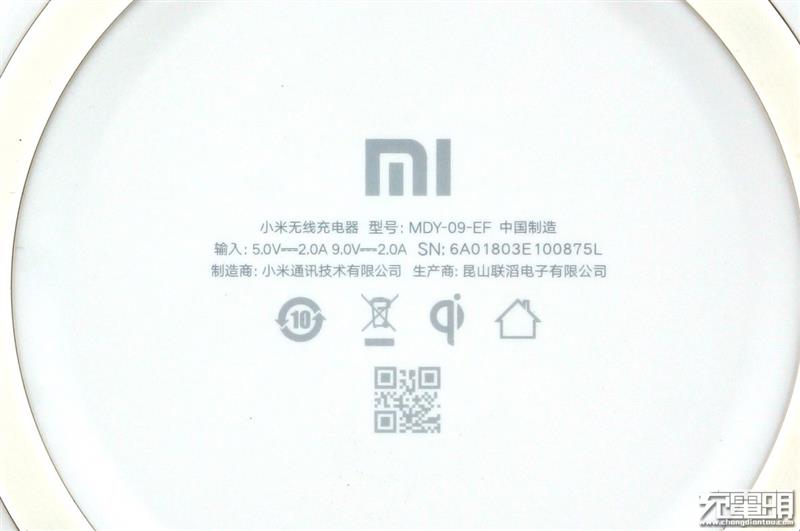

底部铭牌信息。

有啥不同?小米、紫米无线充拆解对比

在无线充电器侧面边缘上隐藏着一颗绿色指示灯,可以显示当前充电状态,正常充电下绿灯长亮,保护模式启动时绿灯闪烁。

有啥不同?小米、紫米无线充拆解对比

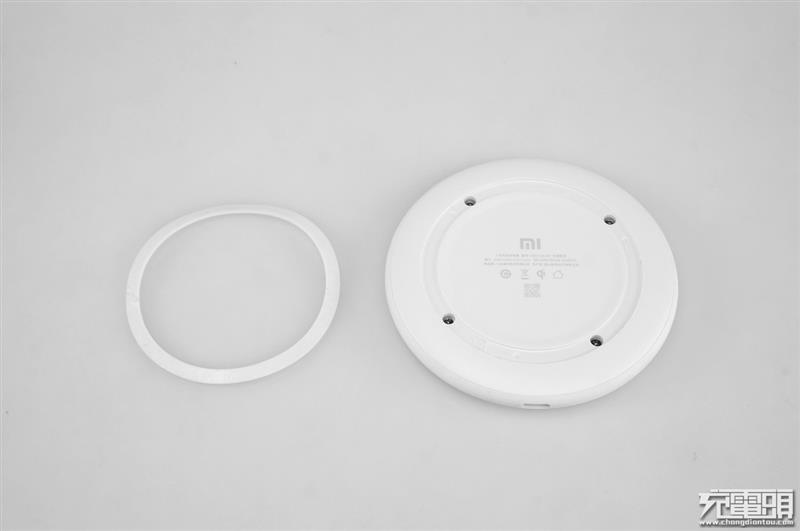

小米无线充电器采用上下壳螺丝拧紧的方式合盖,先把橡胶防滑垫撬出可以看到螺丝位。

有啥不同?小米、紫米无线充拆解对比

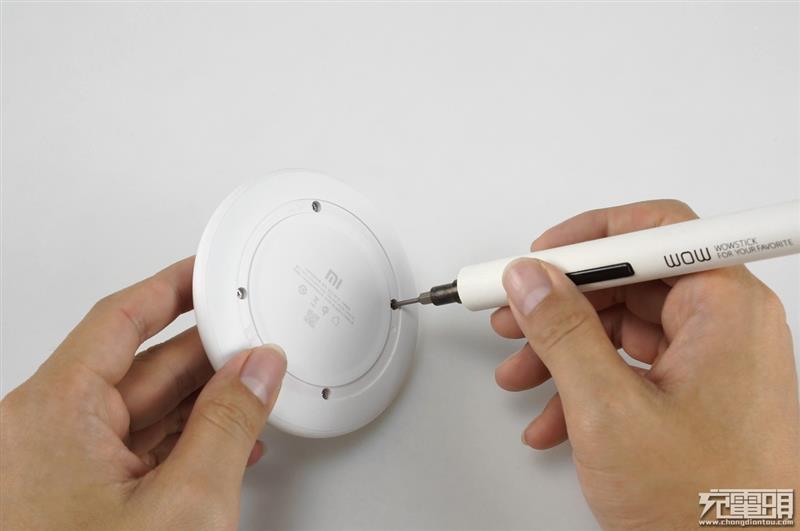

4颗十字螺丝拧出。

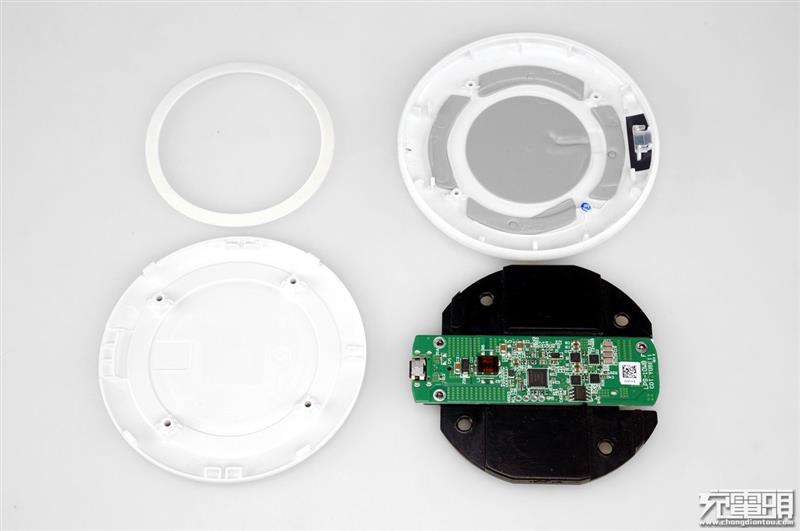

分解一览,左边是PC底盖,右边是PC+硅胶面壳。

有啥不同?小米、紫米无线充拆解对比

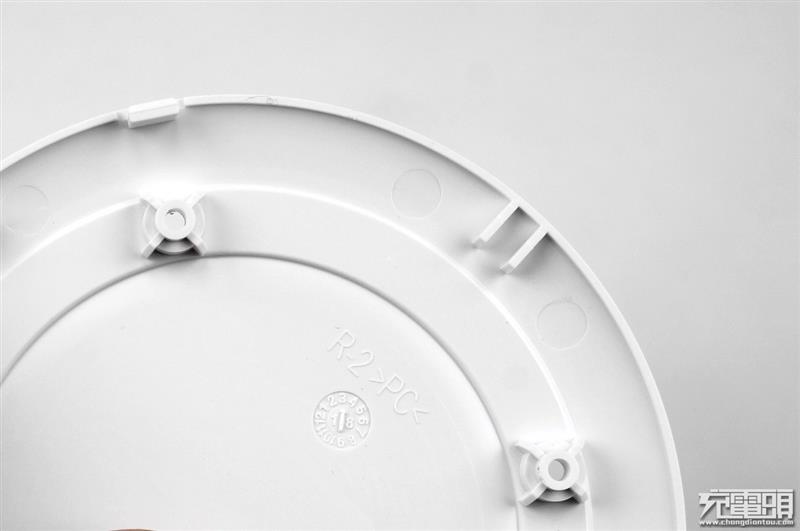

PC底盖细节部分,螺丝座使用了加强筋设计。

有啥不同?小米、紫米无线充拆解对比

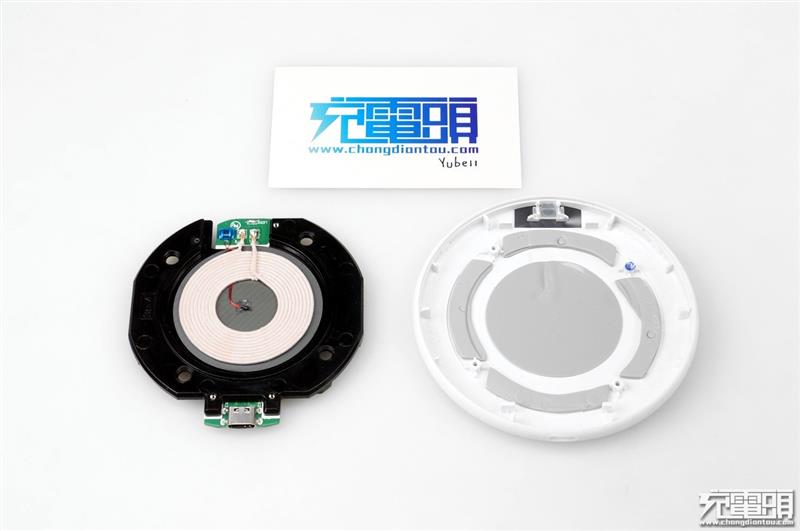

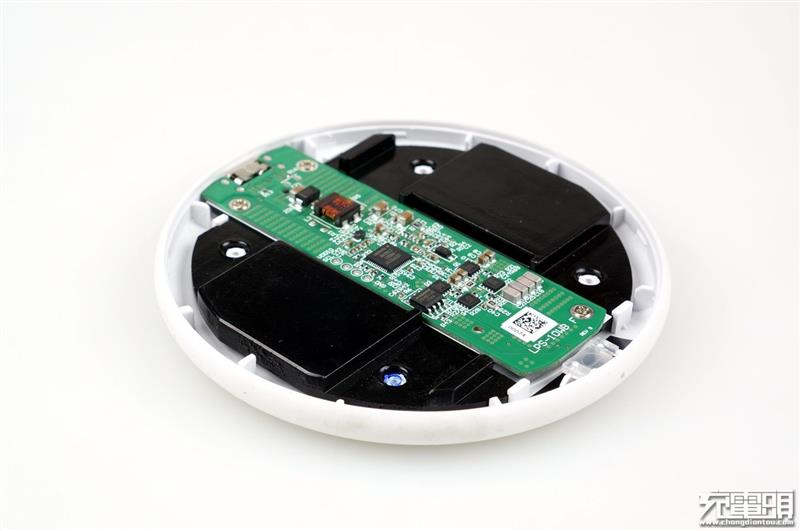

所有部件都安装到面盖底部,PCB下面一整片黑色是金属导热块,把发热量匀热后散布开来避免积聚高热。

有啥不同?小米、紫米无线充拆解对比

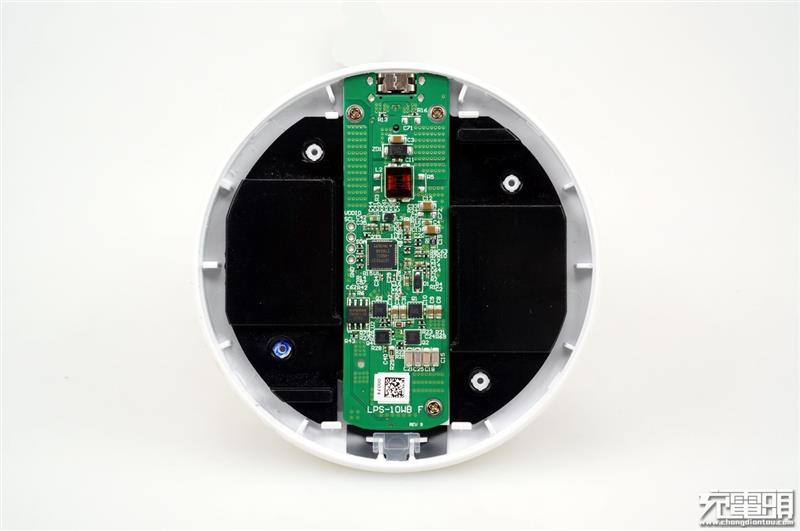

面盖组件俯视图。

有啥不同?小米、紫米无线充拆解对比

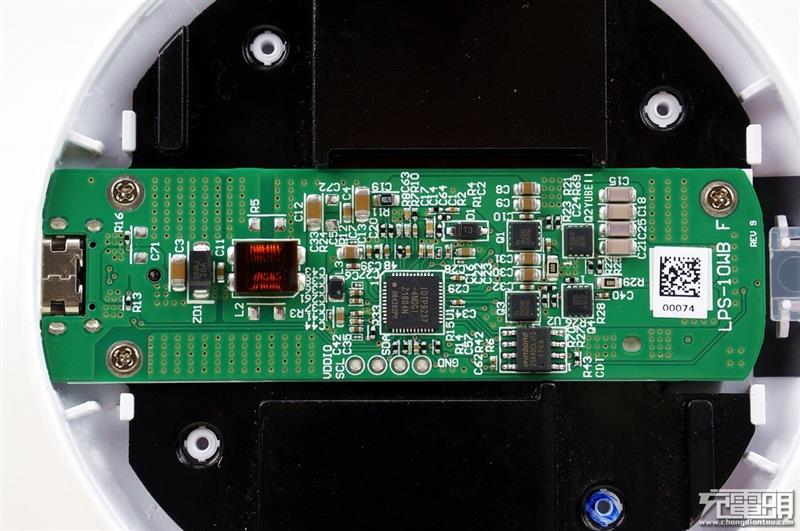

PCB俯视图。

有啥不同?小米、紫米无线充拆解对比

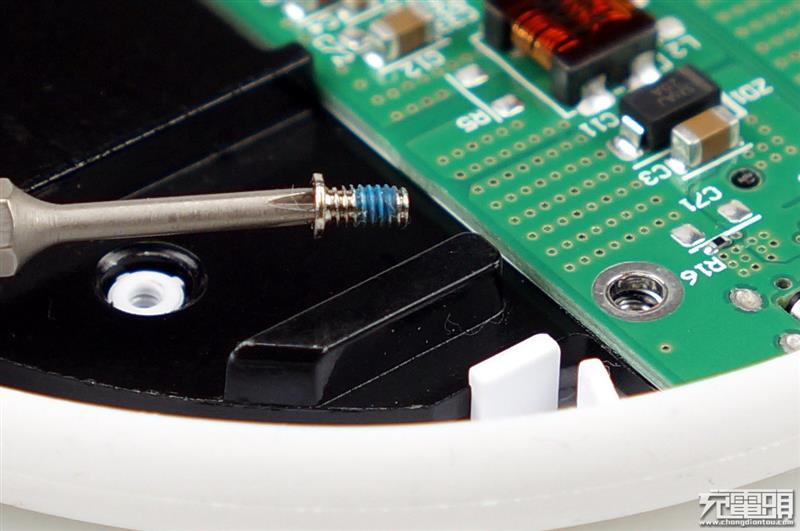

PCB螺丝带有防止松动螺丝胶。

有啥不同?小米、紫米无线充拆解对比

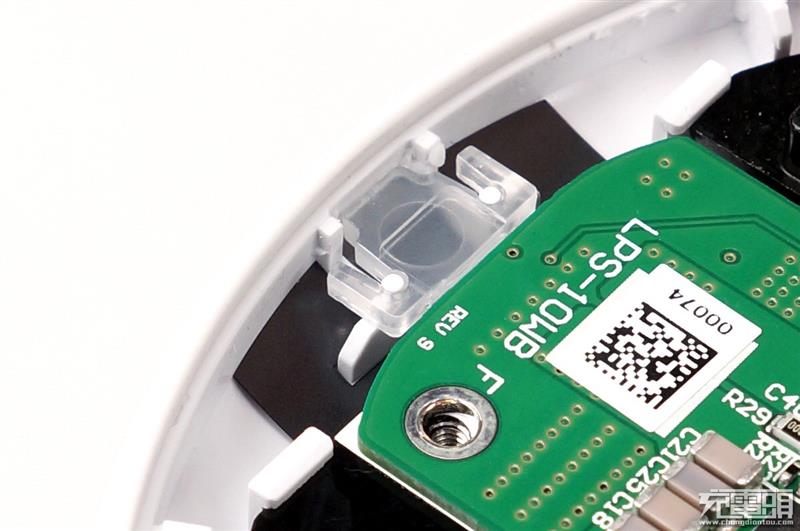

半透明的是指示灯导光胶,下面一片黑色遮光胶纸避免漏光。

有啥不同?小米、紫米无线充拆解对比

沉板式USB-C母座,4脚过孔焊接十分牢固。

有啥不同?小米、紫米无线充拆解对比

金属散热块被卡子与PCB螺丝固定着,挑起卡子进一步拆除。

有啥不同?小米、紫米无线充拆解对比

在面盖模块中把金属散热块分离出来。

有啥不同?小米、紫米无线充拆解对比

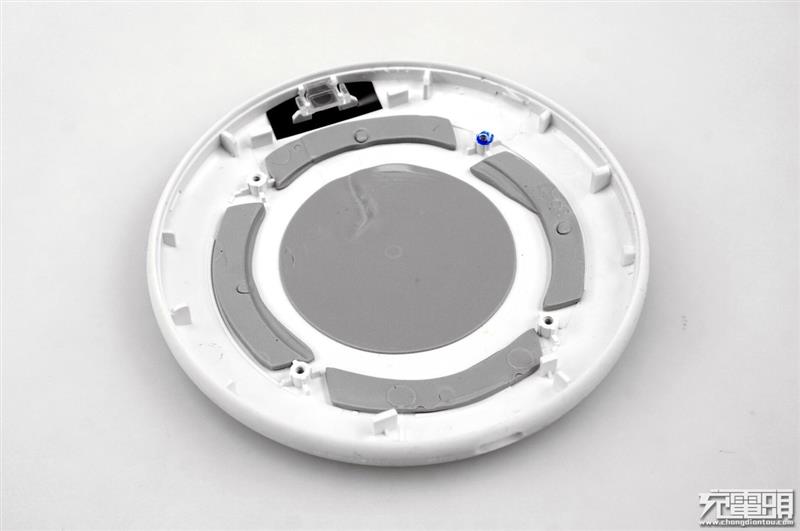

面盖底部使用了4+1片软性高分子导热胶,把热量匀热后传递开来。

有啥不同?小米、紫米无线充拆解对比

拿小刀刮一下金属块,充电头网发现是铝材质再阳极氧化而成。

有啥不同?小米、紫米无线充拆解对比

温度探头放在线圈正中间测温。

有啥不同?小米、紫米无线充拆解对比

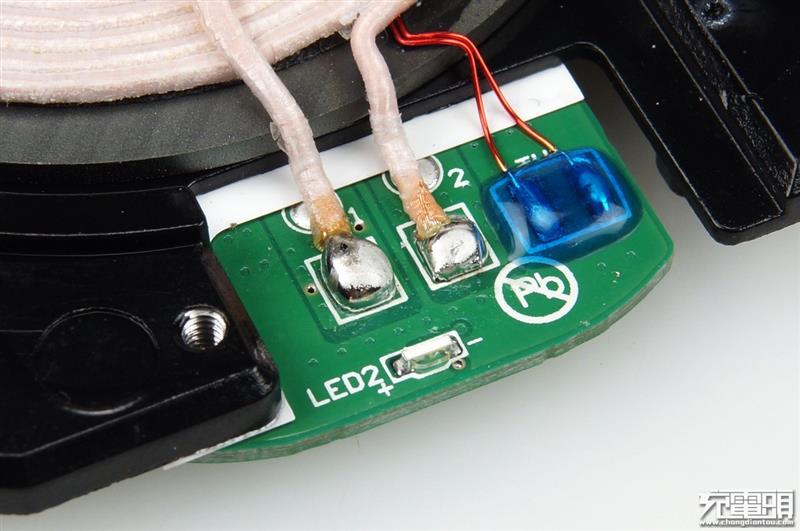

线圈焊接点饱满浸润度高,扁平侧射贴片式的LED,温度探头焊盘滴胶固定处理避免震动脱焊。

有啥不同?小米、紫米无线充拆解对比

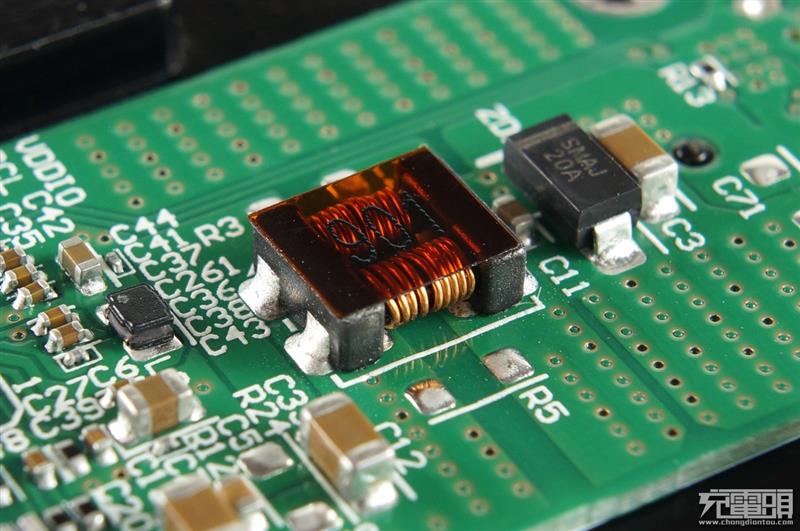

看看输入端,tvs保护瞬间过电压,共模电感防止干扰。

有啥不同?小米、紫米无线充拆解对比

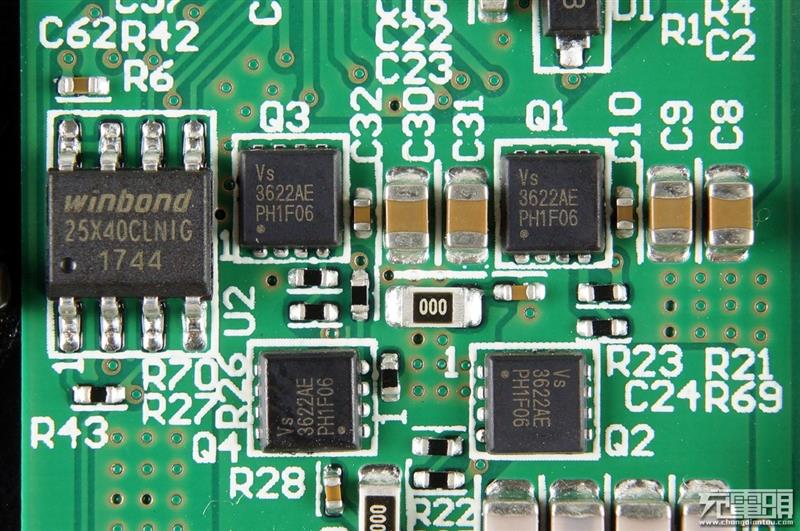

线圈驱动部分, vgsemi VS3622AE,另外可以看到winbond 25X40CL,这是一颗FLASH ROM芯片,也许日后可以跟随Qi版本协议的更新进行升级刷机,以支援更新的协议。

有啥不同?小米、紫米无线充拆解对比

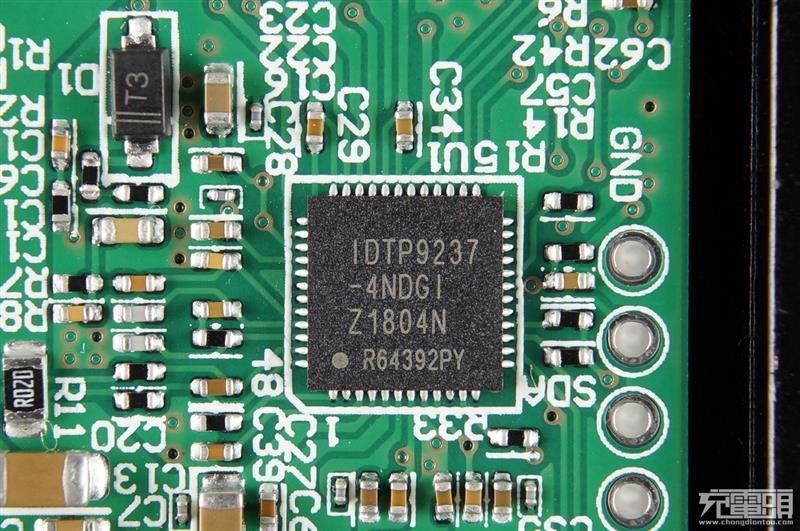

采用美国IDT IDTP9237无线充电方案。

有啥不同?小米、紫米无线充拆解对比

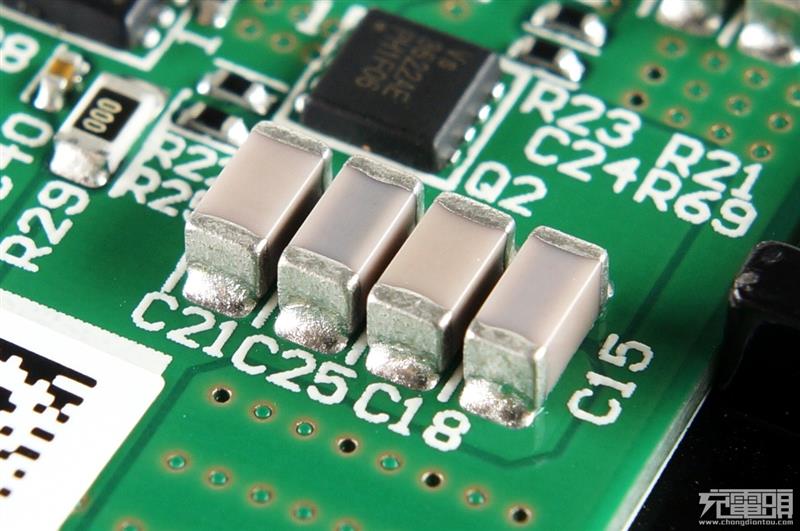

4颗npo电容,大功率的保证。

有啥不同?小米、紫米无线充拆解对比

全部拆解完毕。


有啥不同?小米、紫米无线充拆解对比

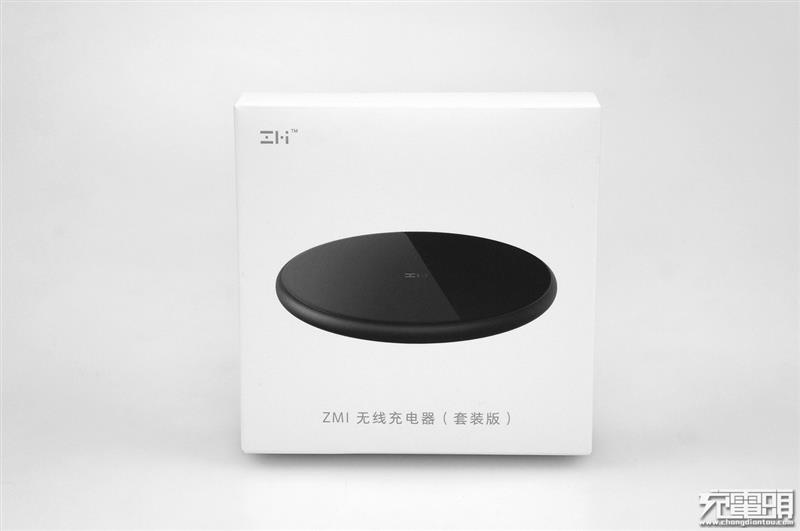

ZMI紫米无线充电器外包装还是走简约风格,白色纸盒印刷着产品式样。

有啥不同?小米、紫米无线充拆解对比

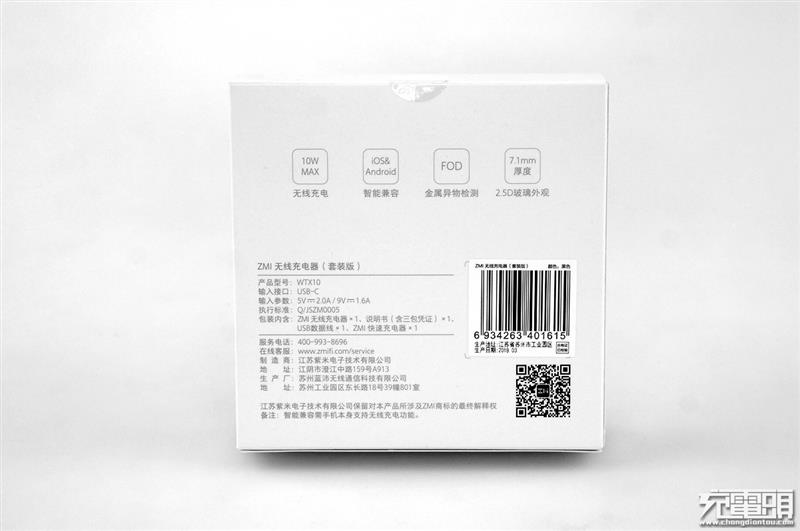

包装背面产品信息一览,品名:ZMI无线充电器(套装版)、产品型号:WTX10、输入接口:USB-C、输入参数:5V2A / 9V1.6A、制造商:江苏紫米电子有限公司。

有啥不同?小米、紫米无线充拆解对比

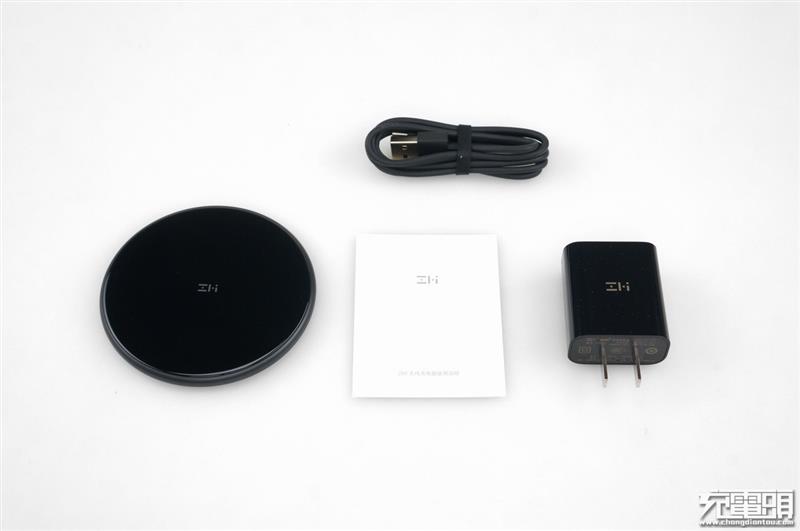

开箱物品一览:无线充电板*1、说明书*1、充电器(电源适配器)*1、USB-A to USB-C数据线*1。

有啥不同?小米、紫米无线充拆解对比

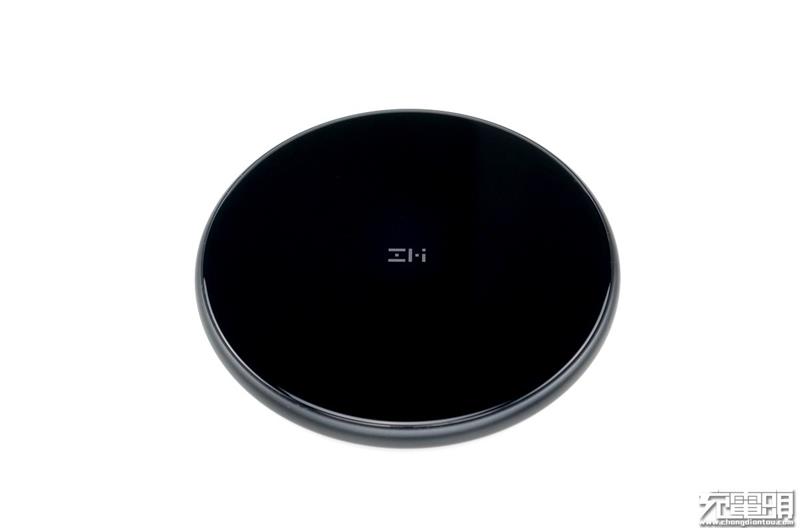

紫米无线充电器主体是全黑基调,面板使用了黑色lens 2.5D玻璃制作而成,硬度高可以抗划痕,面板中间是紫米“ZMI”LOGO。

有啥不同?小米、紫米无线充拆解对比

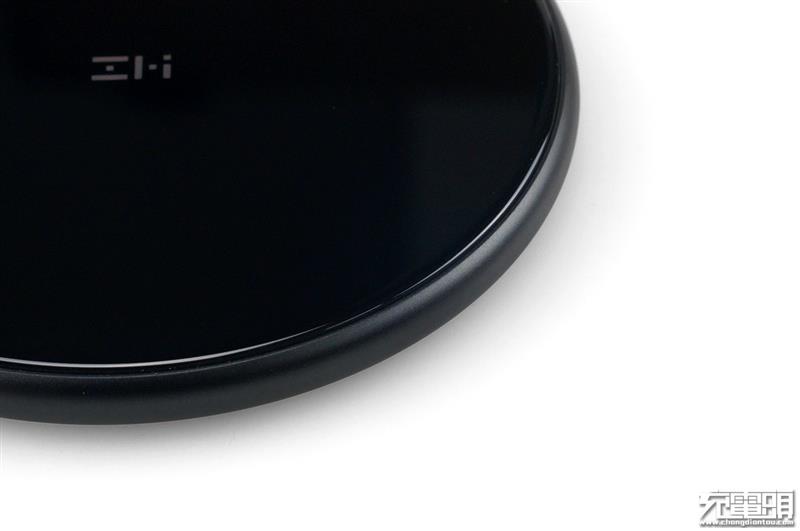

玻璃面板的边缘可以看到做了2.5D弧边抛光处理,底座采用一体铝CNC而成再阳极氧化再喷砂处理,面板与底座完美贴合。

有啥不同?小米、紫米无线充拆解对比

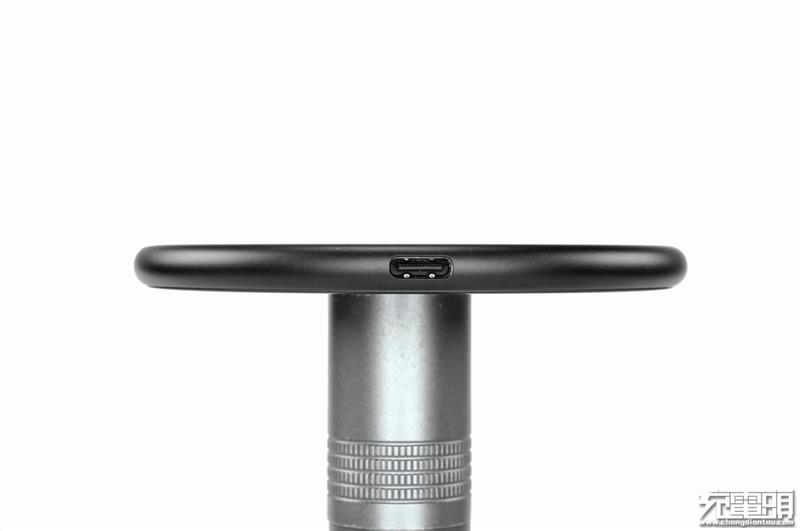

充电板直径89mm高度7.1mm,输入方面选择了新型的USB-C作为输入接口,相比起microUSB,USB-C底座支持盲插使用起来更方便,而且旗舰手机基本都使用USB-C作为输入接口,更加通用。

有啥不同?小米、紫米无线充拆解对比

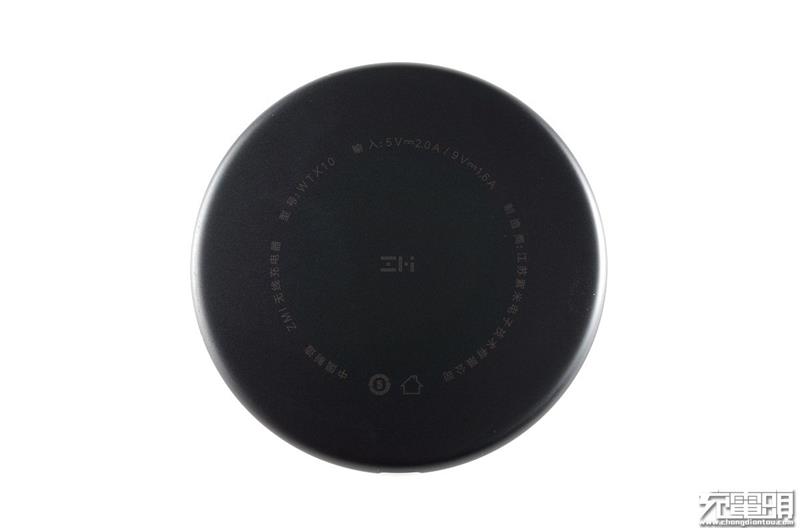

充电器底部并没有发现防滑垫设计,带上胶质手机套的用户在使用这款充电板的时候,手机背部可能会被镜面面板黏住,然后底座又不带防滑,取放手机可能会滑动或者被吸起来,当然不戴套就不受影响。

有啥不同?小米、紫米无线充拆解对比

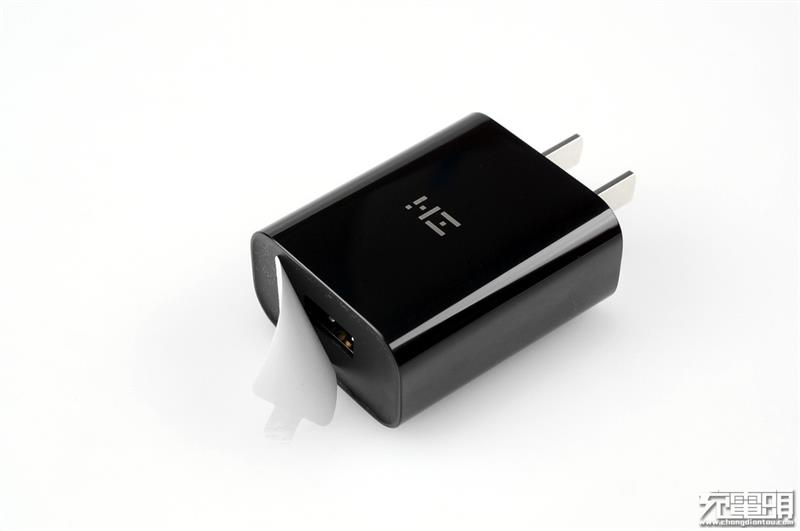

正如紫米无线充电器(套装版)所示,里面带了充电器(电源适配器)、线材,撕开防尘贴纸可以看到这款充电器是USB-A输出口。

有啥不同?小米、紫米无线充拆解对比

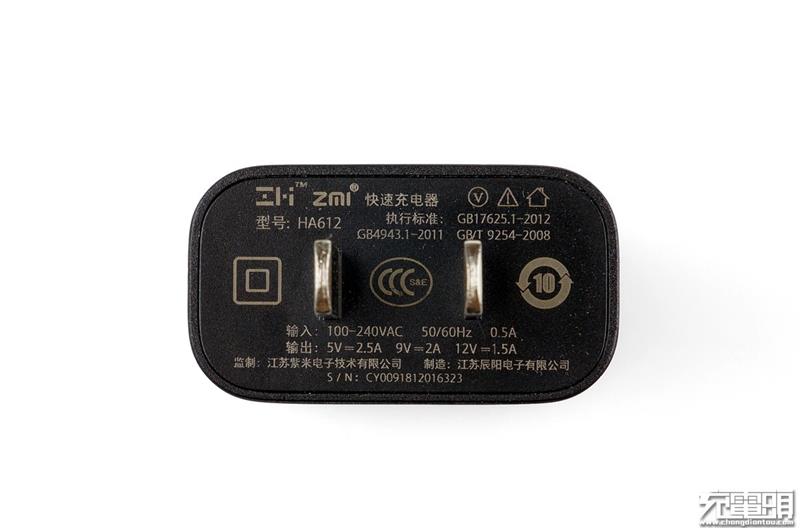

充电器铭牌信息如下,品名:ZMI快速充电器、型号:HA612、输入:100-240VAC 50/60Hz 0.5A、输出:5V2.5A / 9V2A / 12V1.5A、监制:江苏紫米电子科技有限公司、制造:江苏辰阳电子有限公司。

有啥不同?小米、紫米无线充拆解对比

紫米无线充电板使用胶纸粘合玻璃面板,可以无损打开。

有啥不同?小米、紫米无线充拆解对比

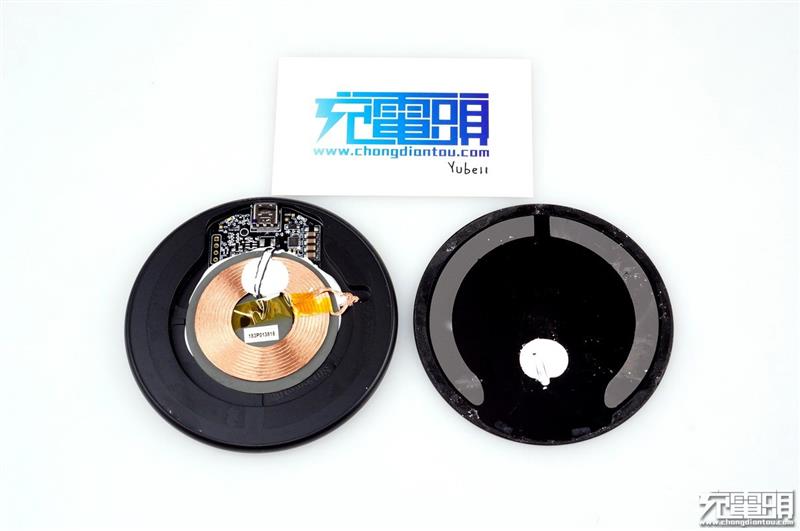

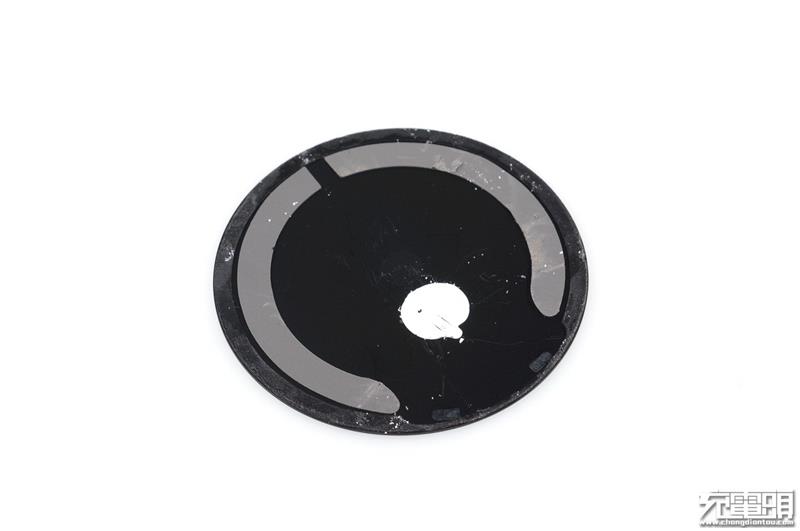

玻璃面板底部四周是合盖用的双面胶纸,稍微靠近内沿一点一圈是灰色的软导热胶,中间还有白色导热硅橡胶固定导热。

有啥不同?小米、紫米无线充拆解对比

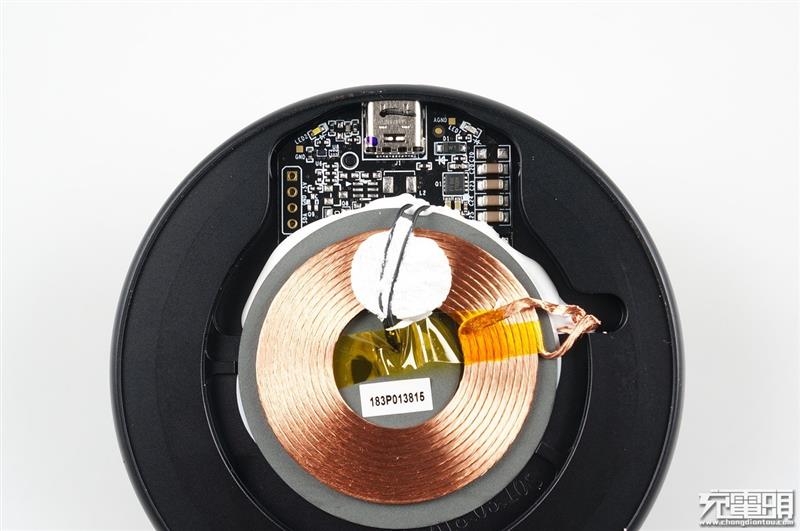

主体部分,一体铝CNC出金属底座,所有部件都使用白色导热硅橡胶粘附固定,必须破拆。

有啥不同?小米、紫米无线充拆解对比

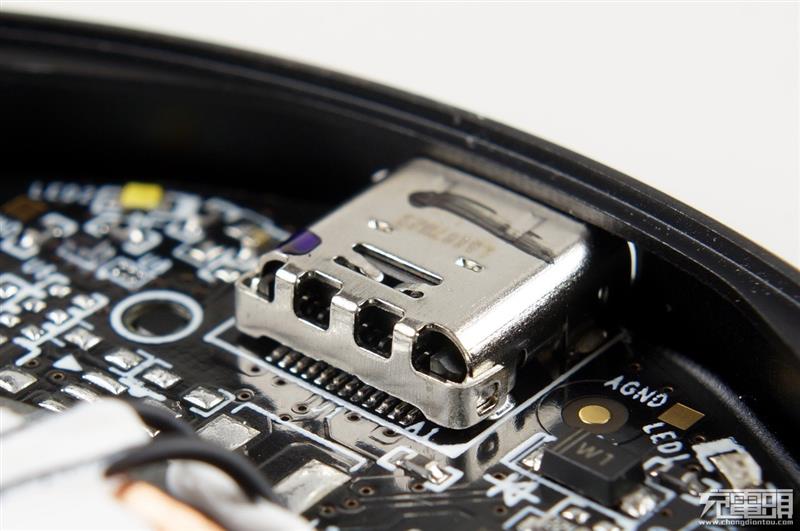

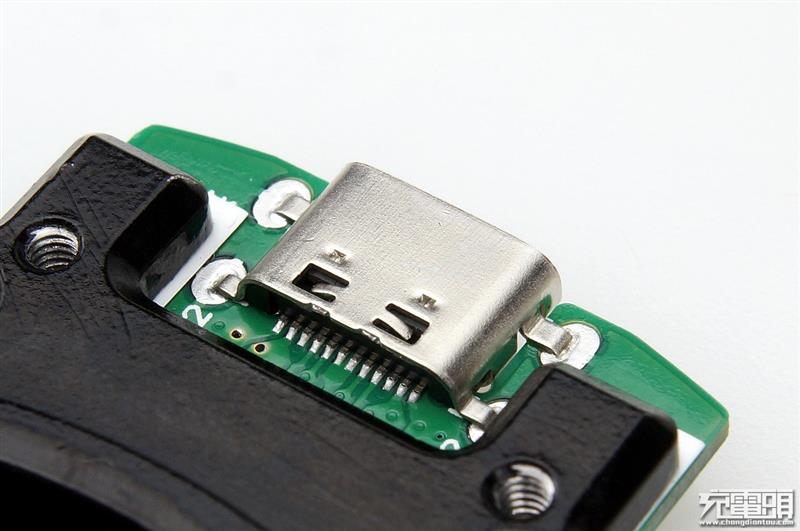

USB-C母座壳体后面还带有保护罩,比较少见。

有啥不同?小米、紫米无线充拆解对比

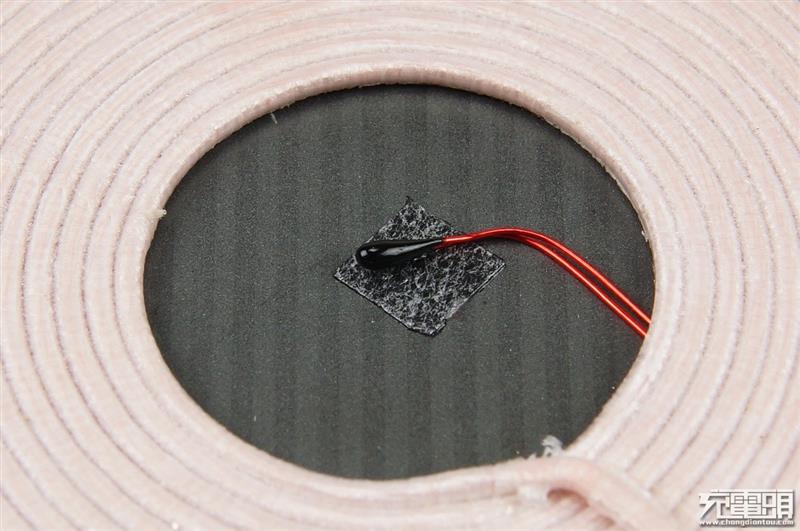

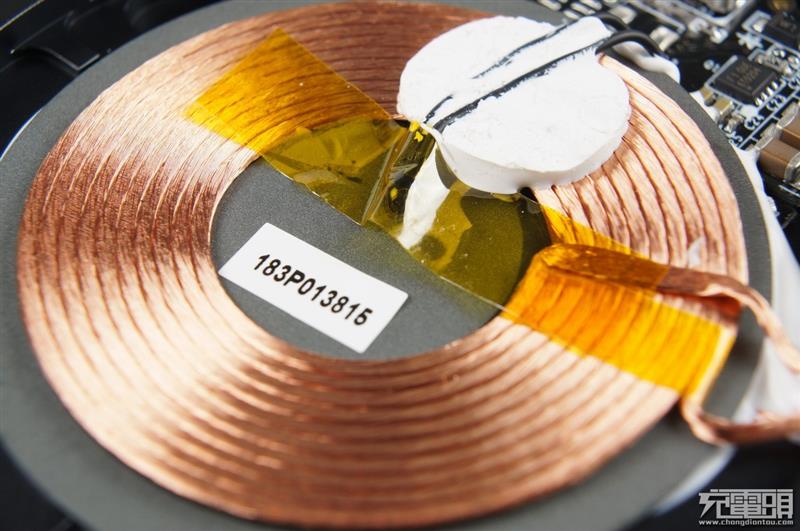

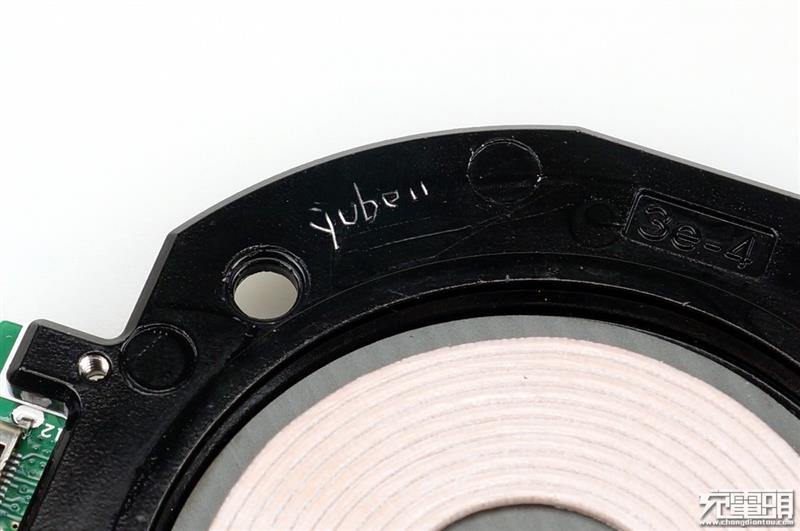

线圈上直接放置了温度探头,然后用导热硅橡胶黏好,直接测温。

有啥不同?小米、紫米无线充拆解对比

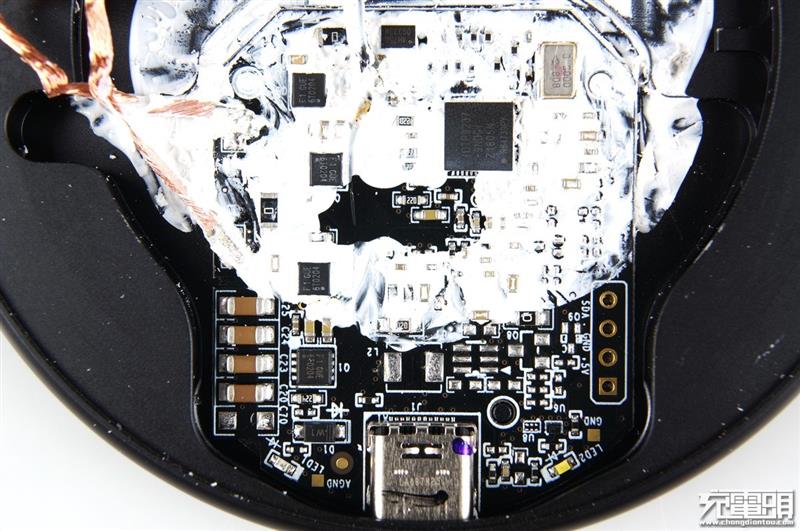

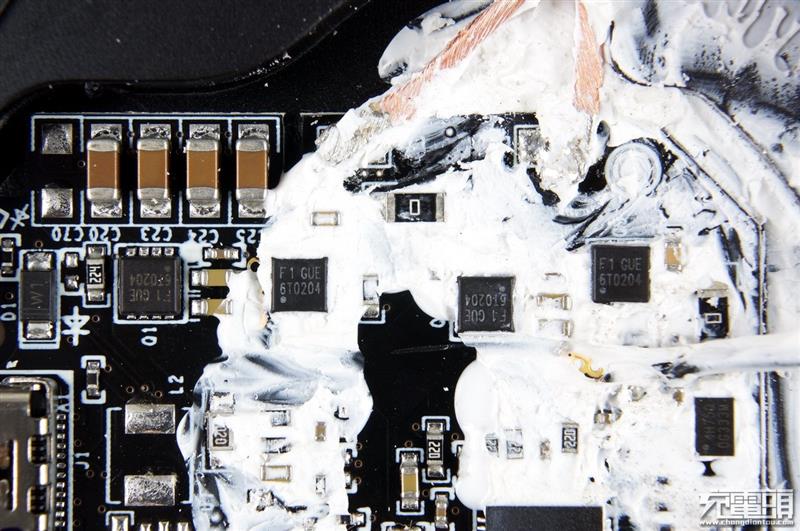

把线圈盘去掉后可以看到PCB本体,一大堆导热硅橡胶固定着。

有啥不同?小米、紫米无线充拆解对比

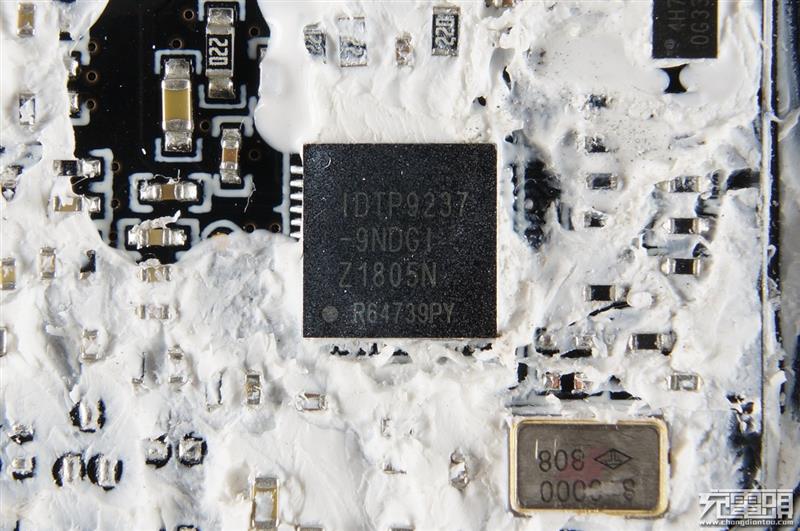

充电头网发现,产品采用了美国IDT无线充电方案,IDT P9237。

有啥不同?小米、紫米无线充拆解对比

驱动线圈的MOS。

有啥不同?小米、紫米无线充拆解对比

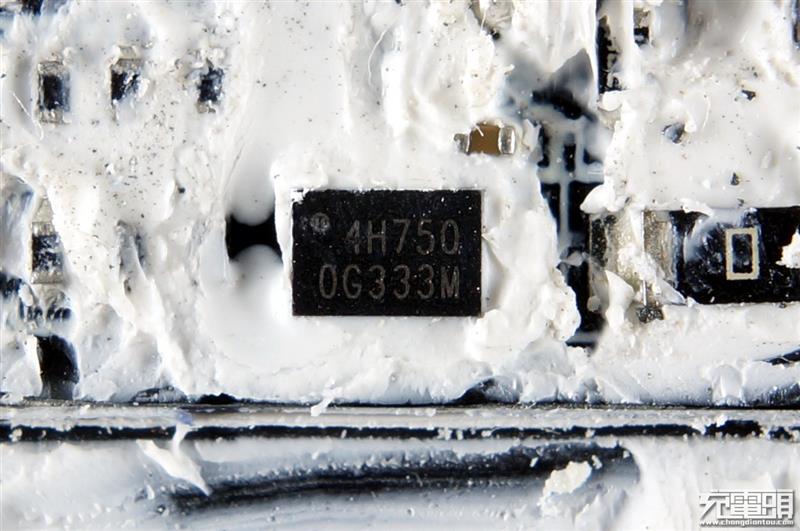

丝印4H750 OG333M。

有啥不同?小米、紫米无线充拆解对比

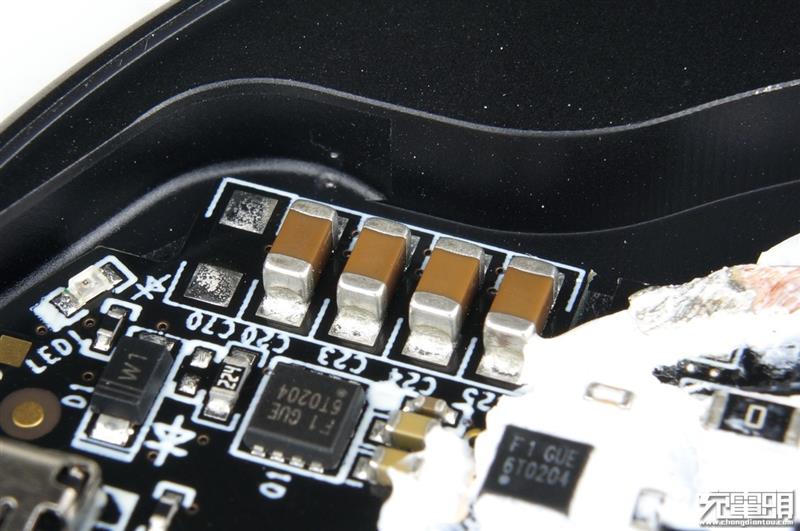

4颗X7R电容。

有啥不同?小米、紫米无线充拆解对比

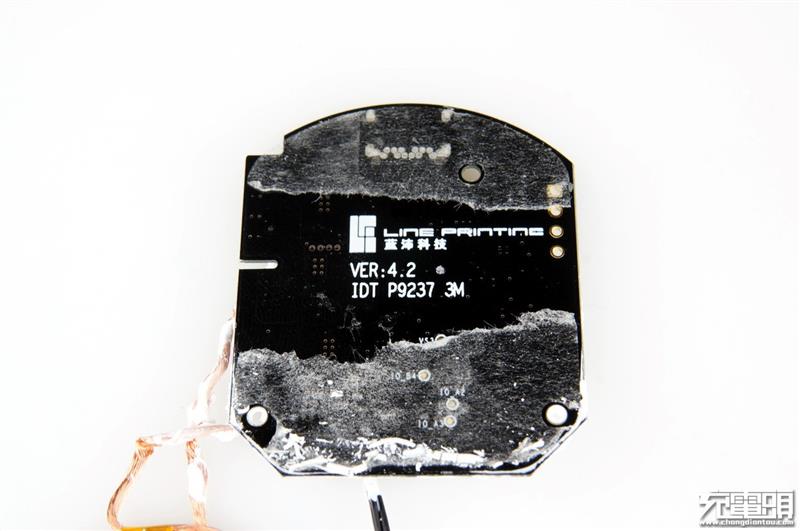

PCB背面可以看到代工厂是蓝沛科技。

三、充电头网拆解总结

有啥不同?小米、紫米无线充拆解对比

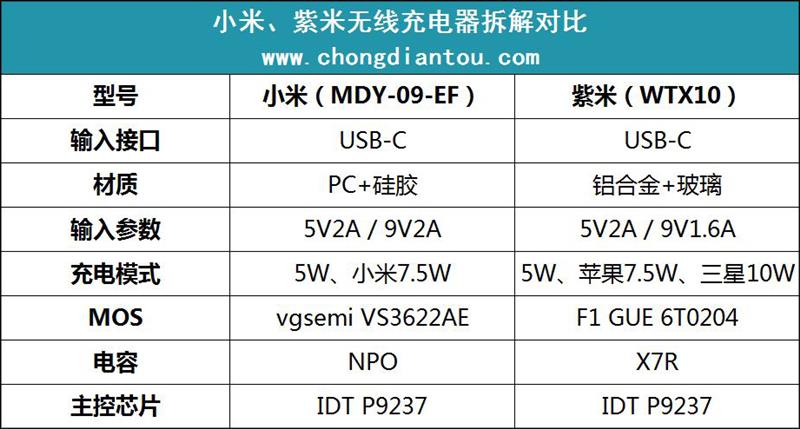

小米、紫米无线充电器者无线充电方案均来自美国IDT,所采用的芯片型号也完全一样(IDT P9237),不知是巧合还是事先商量好的。不过除此之外,两者里里外外都各不相同,包括外部材质以及内部结构及零部件,好在设计及做工都可圈可点。小米售价99元,紫米售价129元(附带适配器+数据线),性价比都很高,均支持无线快充,只是各自官方页面宣称支持的无线充电模式有所不同。
