80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

时间:2018-06-04 14:07|来源:快科技|编辑:Cooper|点击:

如何鉴定PC电源的好坏,一直以来都是众多DIYer的一块心头大石。接下来PConline评测室将会推出一系列市面上主流电源的横评,帮助大家直面了解各个电源的优劣。

这次的横评我会选择市面上450-550W的不同品牌电源进行测试分析,至于为什么选这个区间呢,大家继续往下看就知道了。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

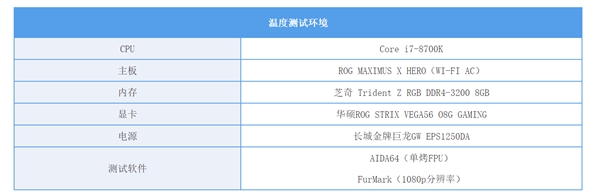

这个功率计上连接的电源正在为一台Core i7-8700K + VEGA56显卡的主机供电,让我们来看看这种配置的主机运行功率大概是多少(CPU倍频设置为45,默认核心电压)。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

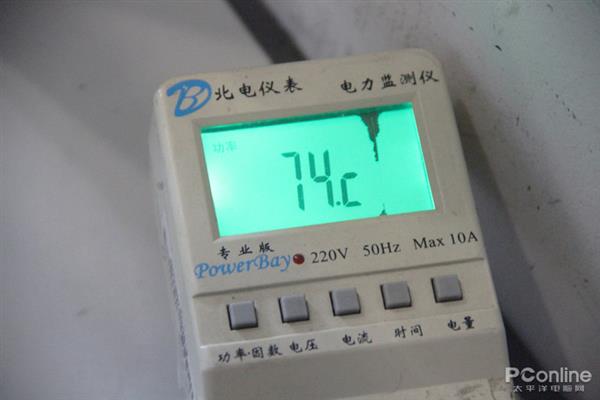

待机功率

待机下,整台主机的功率为74W左右,由于CPU锁定倍频功率较高,加上其他硬件也有部分功率,这个数值很正常。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

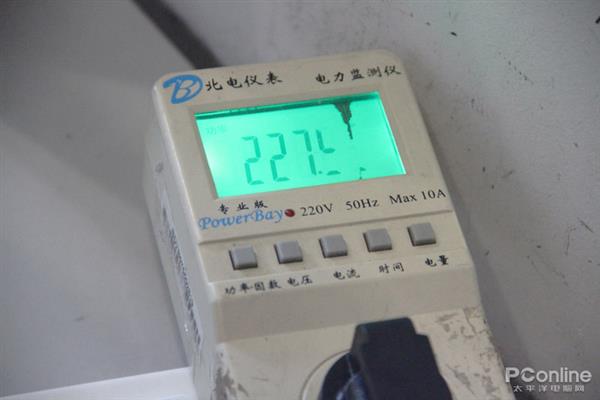

单烤FPU的功率

开启AIDA64的FPU单烤功能后,整机功率增加了接近150W,较Core i7-8700K的TDP高不少。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

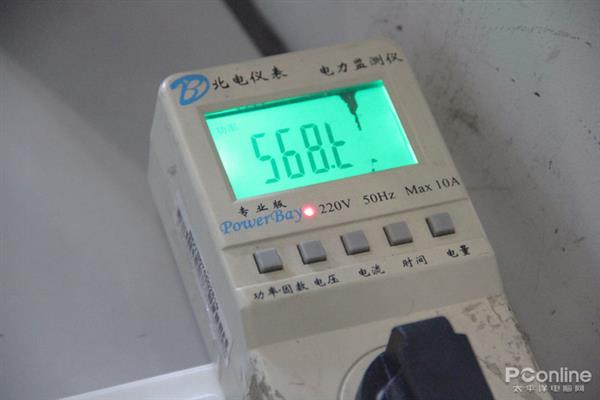

加上显卡烤机后的功率

在FPU烤机基础上,开机Furmark进行显卡烤机,整个电脑的功率飙升,达到568W。VEGA56显卡满载功率也是相当可怕的,有300多W。

总所周知,AMD显卡高功耗,而NVIDIA的GTX 1080Ti峰值功耗也就300W。可以这样说,大多数主机的功耗都不会超过550W。

这也是我本次横评的电源范围为450W-550W的原因。每一款电源都会在它的包装盒、产品介绍中提到很多相关的数据,让人一头雾水。今天我就先来谈谈电源的众多参数到底有些什么意义。

额定功率

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

顾名思义,额定功率就是电源长时间工作的最大功率。为了保证电源的稳定和健康,中低端电源还要在额定功率基础上乘以80%作为真正的额定功率。

而高端电源则不必留有20%余量,该是什么额定功率就怎样使用。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

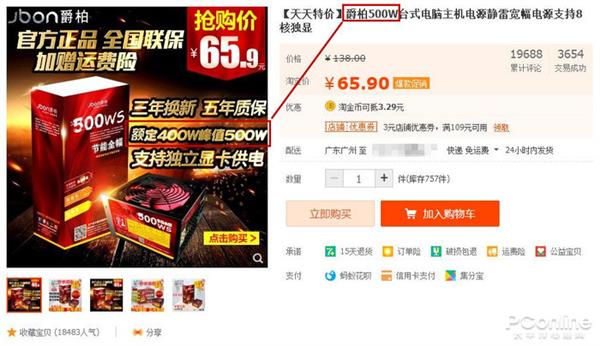

另外电源也有一项最大功率,意思是可以短时间可达到的功率,但这个时间非常短。有些不法厂商会在型号或名称上采用最大功率数值来误导消费者,大家需要注意这种情况。

铭牌

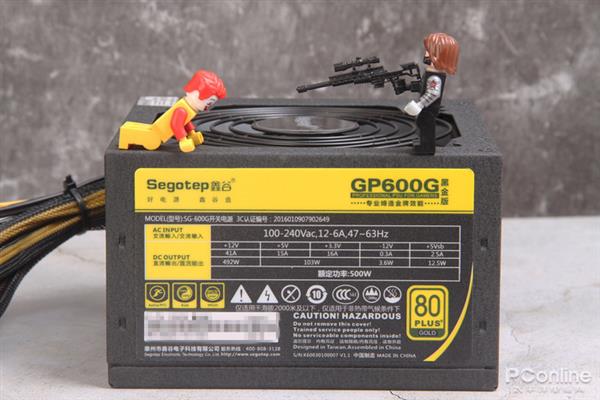

电源的铭牌上会标明电源各项供电参数,各路输出电压以及输入电压的范围,同时也会将额定功率标上。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

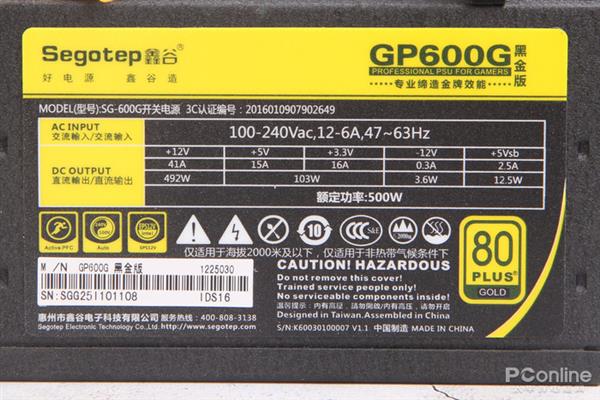

像鑫谷GP600G这款电源的铭牌,我们可以从中看到不少信息。首先第一行的电源输入范围是100-240V、47-63Hz,而我国的交流电电压一般为220V 60Hz,可见它的电压输入范围相当广。我们还能从中看到电源各个输出供电的功率,以及额定功率数值。

另外我们还能从铭牌中分析不少东西。像+12V输出线路会有单路、双路和多路方案,双路和多路输出设计是因为每一路电流不能过大。

不过在低瓦数电源中,质量稍微好一点的电源都能做到单路输出。当然也有质量好的电源会特意设计双路输出,不过+12V单路输出对硬件的供电限制更小。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

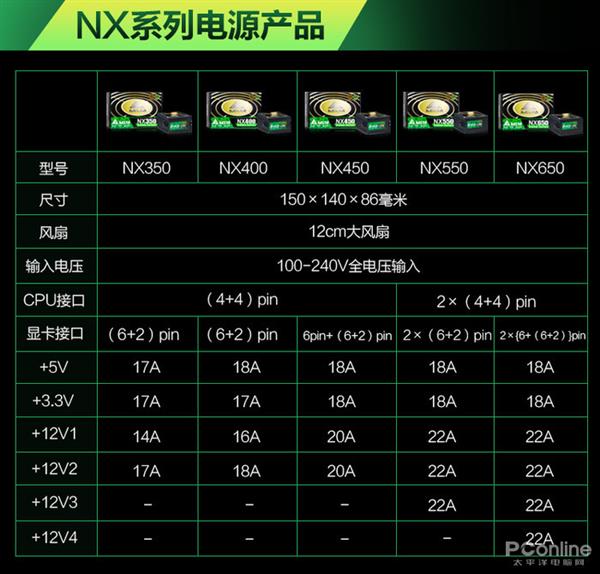

台达NX系列电源供电输出介绍

双路输出的电源,会分别给CPU和显卡、主板供电,两边都具有一定的额定功率。以台达NX450为例,+12V1最大功率为192W、+12V2最大功率为216W。

近年来CPU功率得到控制不必担心,但我们只能选择功率较低的显卡使用,而很多AMD显卡的峰值功率分分钟突破200W,这种+12V双路输出的电源无法满足高功率显卡使用。

单路输出就不一样了,CPU、显卡、主板都由单一路+12V,我们可以完全利用+12V的所有功率,只要它们的总功率不超过+12V的额定功率即可。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

另外我们还能从铭牌上推测出电源的稳压结构。由于DC-DC结构原理大致为+3.3V和+5V供电由+12V供电降压而来,因此+3.3V和+5V的额定功率是归入+12V的额定功率中。

也就是说,当我们看到铭牌上+12V的额定功率接近电源额定功率,那就表明这款电源采用DC-DC稳压结构。可以看到鑫谷GP600G的+12V最大功率达到492W接近电源额定功率500W,也就是说这款电源采用DC-DC结构。

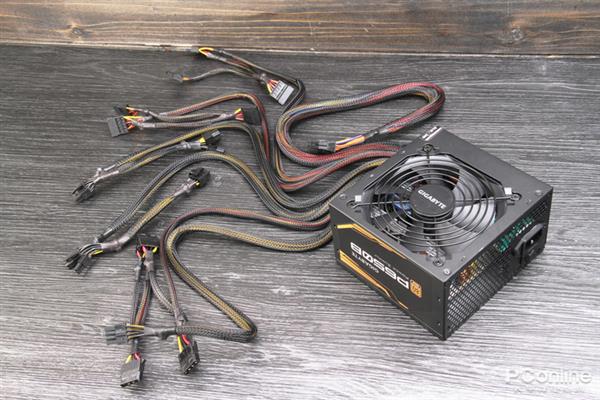

输出供电线

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

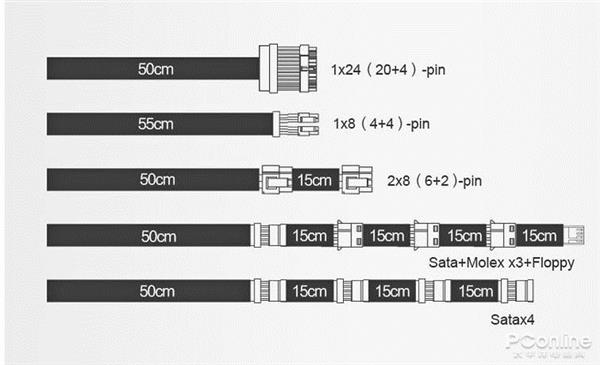

安钛克VP450供电线介绍

一般来说,电源线长度和种类都能满足大部分的电脑主机,但自从有了“走背线”这个要求后,电源线的长度要求就有所提高了。特别是用在某些特别大的机箱上,电源线没个60cm以上都够不到CPU供电接口。

另外,接口种类也是在购买电源前需要了解清楚的方面。电源的CPU和主板供电线基本都是4+4pin和20+4pin,有些低规格的电源的显卡供电线可能只有单一个6+2pin,一个6+2pin和一个6pin或者两个6pin,有可能无法适配高功率显卡。当然只要你买个价钱合理、500W以上的电源,肯定会带有双6+2pin显卡供电的。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

电源的sata接口和大4D接口数量也是需要了解的。对于“多硬盘”患者来说,sata接口的数量关系重大,有些朋友的电脑会配机8、9个硬盘以上,而普通的500W电源最多也就有6个sata接口。

至于大4D接口则是为风扇、灯条等外设准备的,你可以将多个风扇串起来通过一个大4D接口供电。一个电源提供3、4个大4D接口就能满足绝大部分人的需求了。

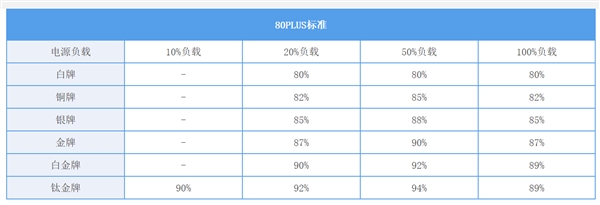

“80PLUS”认证

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

“80PLUS”认证说的是电源的转换效率。比如说一个80%转换效率的电源,负载400W时,市电输入端的功率为400W÷80%=500W,拿到最高等级认证的电源在使用中越省电。

拿到金牌认证的电源用个几年,剩下的电费也比买个铜牌电源的差价要多,而且还能节约能源保护环境。

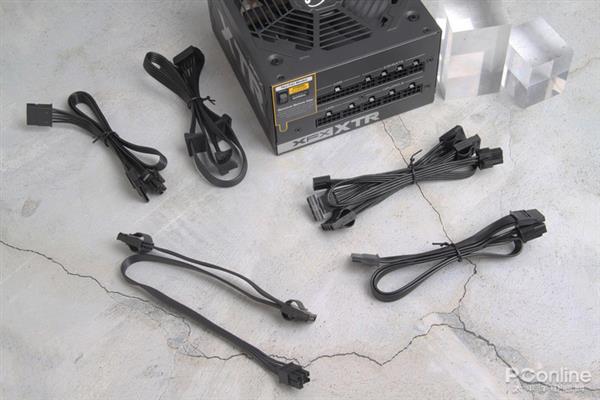

模组电源

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

目前,越来越多厂商推出自家的模组电源或半模组电源。与传统非模组电源对比,模组、半模组电源的供电线与电源主体分离,用多少供电线就插多少,自由度相当高。

这类电源能使机箱中电源线数量大大减少,走背线更方便,效果也更美观。不过通过模组线通过接口与电源相连,会使电源的转换效率有所下降。

尾声

我们能在明面上看到的电源参数就只有以上这几项,这些参数都关乎使用体验和稳定性。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

在选购电源时,首先确认好电脑配置的总功率以及涉及+12V输出的显卡和CPU功率。然后选择功率合适的电源,同时显卡和CPU的功率不能超过该电源+12V输出功率。

特别是采用+12V双路输出设计的电源,在显卡这一路输出功率限制较大。而目前大多数电源的+3.3V和+5V输出功率都大大超过正常使用水平,这一方面倒不必担心。

80PLUS/模组是什么意思?教你看懂PC电源的“黑话”

另外,输出供电线的长度,供电接口的种类会一定程度影响使用体验。在一个下置电源的机箱中,CPU供电线要跨到最上方的主板接口,十分考验它的长度。

模组电源的出现能很好解决这个问题,一般来说模组线较原生线材长,即使长度依然不够,我们还可以在网上订制模组线。另外,前面提到主机有多硬盘的情况,我们也可以通过接入多根sata供电线来解决。
