2388元iPad 6完全拆解:除了A10和支持笔就没变化了

时间:2018-04-04 22:39|来源:威锋网|编辑:堕落的咸菜|点击:

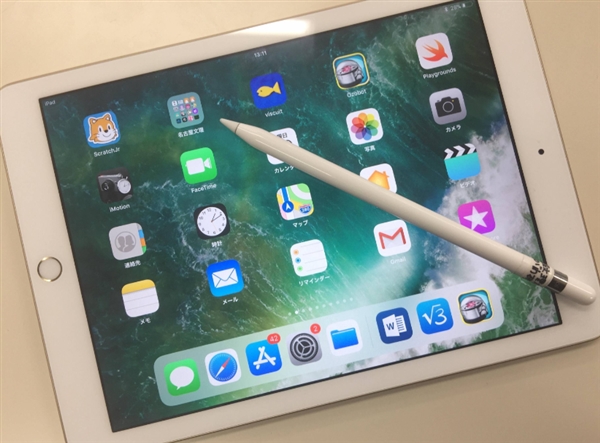

3月27日的发布会上,苹果发布了第六代iPad产品,官方售价从2588元起,教育售价2388元。

这款产品相对于去年的第五代而言有两大升级亮点,首先是升级了全新的A10 Fusion处理器,再者是提供Apple Pencil支持。

那么,这款产品在起始售价比去年还便宜的情况下,是否还有值得关注的改进呢?

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

4月3日,随着第六代iPad陆续到货千家万户,国外知名专注于拆解维修测 =iFixit也对其进行了详尽拆解,很显然这一次拆解没有带来太多让人惊喜的地方,从拆解文来看,基本上也就如下几点:

- iPad 6使用了与iPad 5相同的锂电池,电池型号A1484,容量为32.9Wh,电池没有进行焊接,但大量胶水依然使其最难拆解。

- Touch ID芯片还是上一代同款(NXP 8461A1),第一代。

- 改用BCM15900B0触摸屏控制器。去年10.5英寸和12.9英寸iPad Pro都采用此触控主控,说明Apple Pencil的支持离不开这一元件。

- 非全贴合屏,唯一的好处在于前玻璃面板和LCD都可单独更换,降低成本,毕竟目标使用场景在学校教室,对象是师生,跌落风险更高。

- 面板连接线缆与上一代有所不同,可能也是为Apple Pencil的支持而改进。

- 内部组件大量胶水粘接,维修依然困难重重,简直是“修理噩梦”,所以可修复性评分依然是2分不变。

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

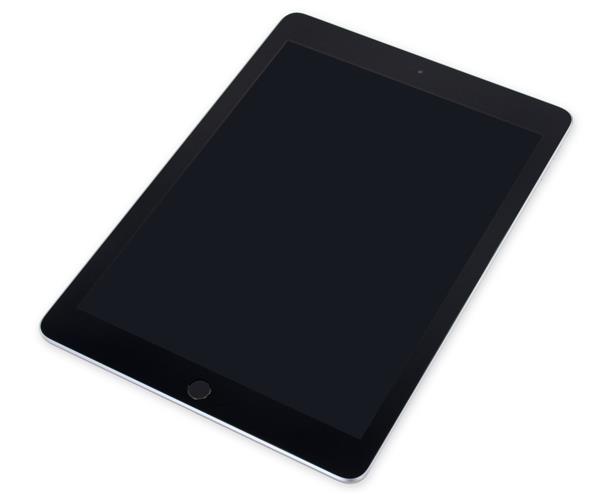

下面一同来看看iFixit针对第六代iPad大概的拆解情况。而在拆解开始之前,iFixit一般都会先列出产品的亮点,第六代iPad的一些亮点;

- 带有M10运动协处理器的苹果64位A10 Fusion 处理器

- 9.7英寸多点触控Retina显示屏,分辨率2048x1536 (264ppi),并不是全贴合屏幕

- 32GB或者128GB的内置存储容量

- 800万像素1080后置 iSight摄像头+120万像素720p前置FaceTime HD摄像头

- 802.11a/b/g/n/ac MIMO Wi-Fi + 蓝牙4.2

- Touch ID指纹传感器+三轴陀螺仪+加速度计+气压计+环境光传感器

- 支持Apple PenciliFixit 的观点认为,针对教育领域,苹果以低价格的 iPad 与谷歌 Chromebook 笔记本电脑进行竞争,但考虑只是为师生打造的电子产品,可能有点粗糙。

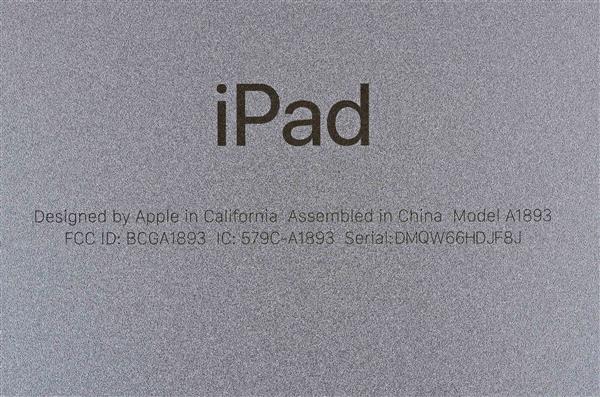

今年的iPad型号为A1893 :

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

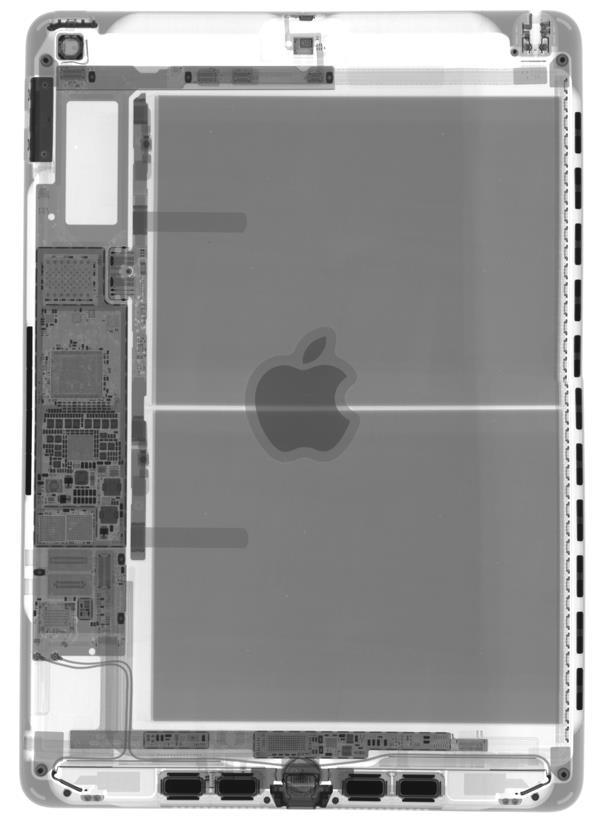

iFixit的专家朋友Creative Electron提供的X光图片,没错!内部构造基本与上一代iPad产品的布局几乎一致,只有十分细微的差异:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

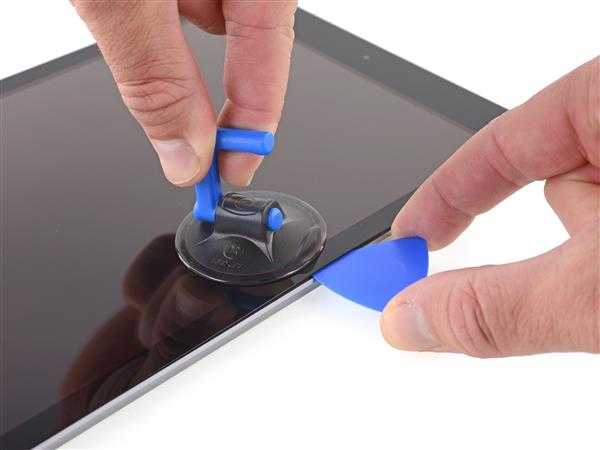

接下来是拆机,加热,撬,吸,不断重复:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

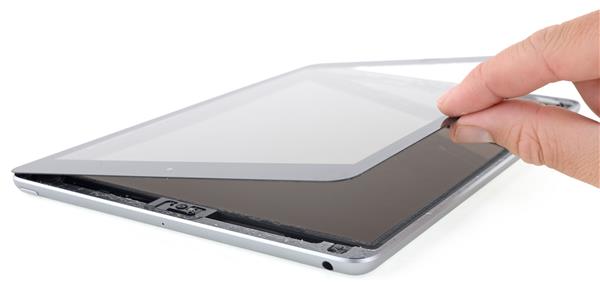

与上一代iPad一样,六代iPad的LCD 和触控传感器并没有用全贴合(压合一体化)的设计,正面玻璃轻松撬开,并且可以分开更换。

其实针对教室课堂这样的环境非贴合设计并没有问题,因为在学校人口流动性和使用频率都很高,加上是学生使用居多,跌落的风险也增加了不少,一旦摔坏玻璃只要换玻璃即可,而不是整个显示屏组件,所以对于维修来说这是一个好消息。

下面这张图动形象地解释了什么叫非全贴合屏幕:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

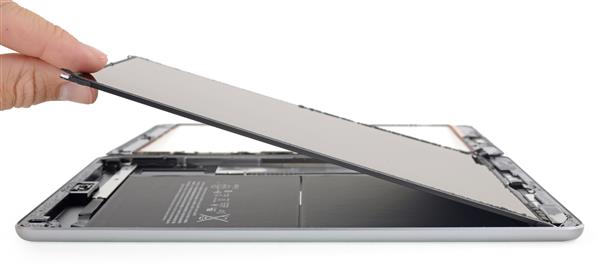

继续扭开一些螺丝之后,就能够举起 LCD 液晶面板将其与主板分开:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

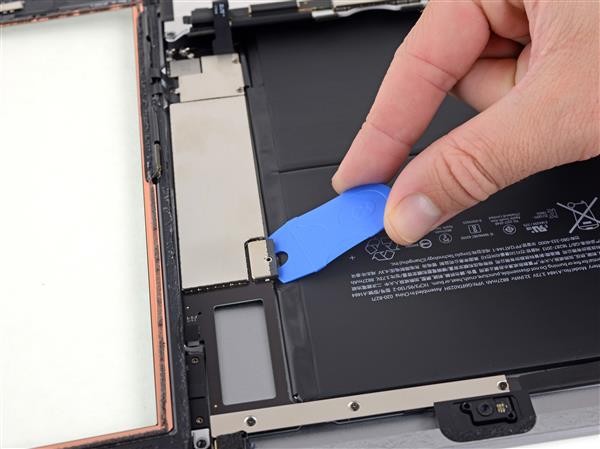

当然了,安全第一!还是要使用电池分离拨片把电池从主板上断开来防止任何灾难:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

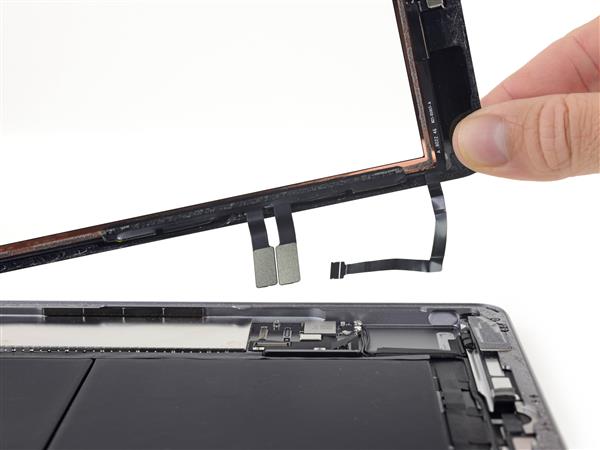

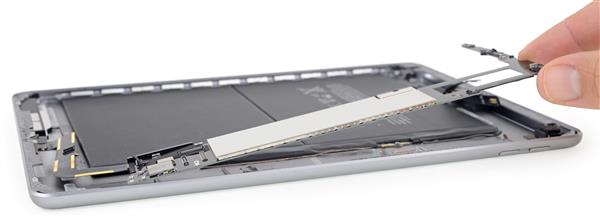

两根数字面板连接电缆,但看起来与去年略有不同,有可能因为增加 Apple Pencil 的支持才做出的改变:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

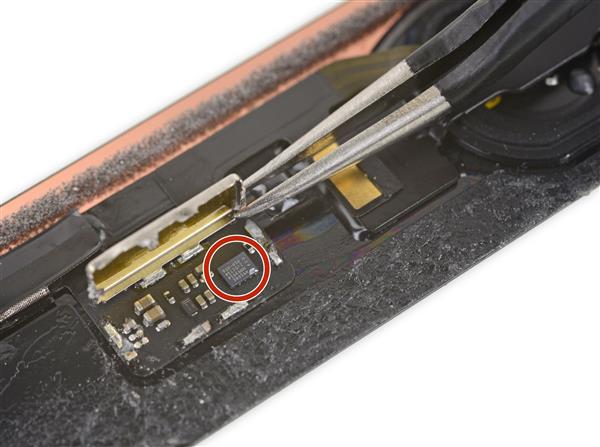

NXP 8461A1,这是为 Touch ID 指纹传感器打造的组件:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

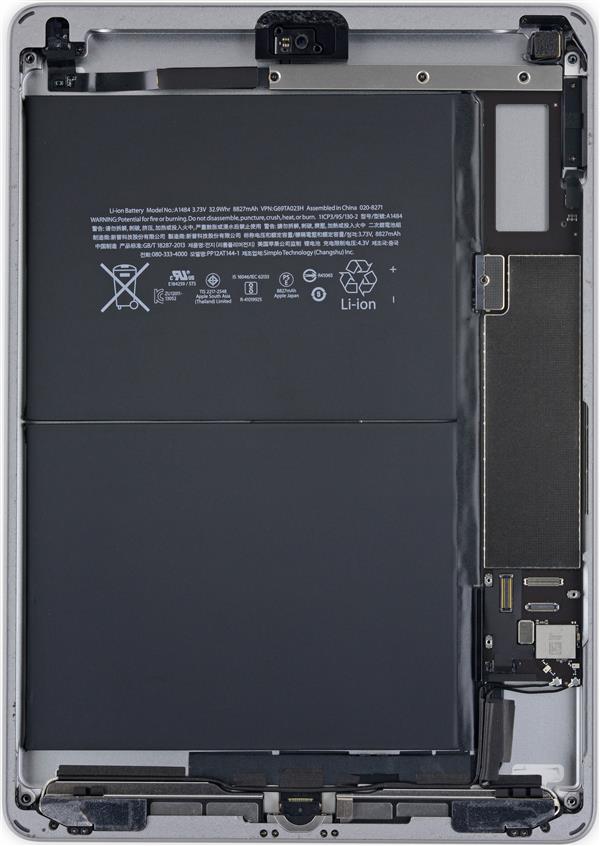

苹果产品的内部设计总是如此华丽,最近多款产品的内部构造布局图片被用来当做墙纸使用,所以下面这张新 iPad 的图同样很适合给大家拿来做墙纸:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

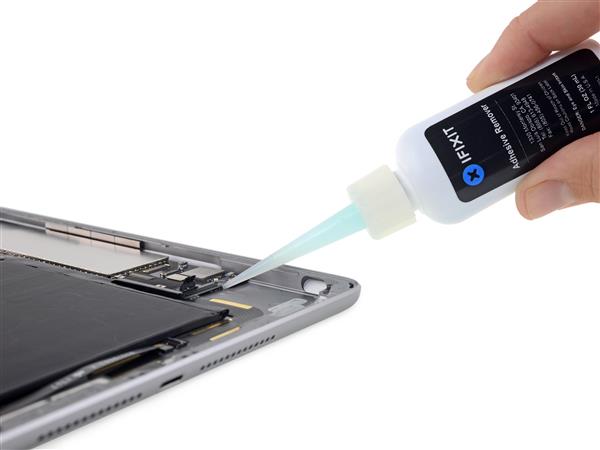

强力黏合剂把主板粘了,所以要用一些特别液体来使其分离。

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

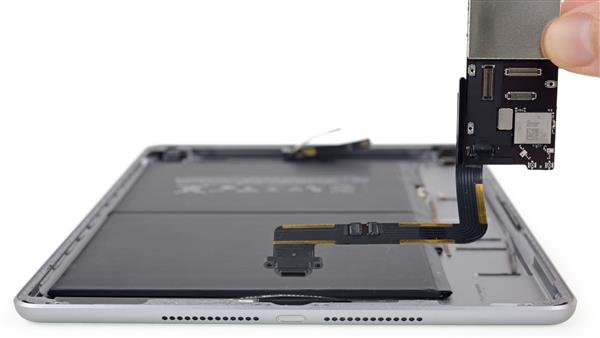

经过一番胶水大战之后,恼人的黏合剂很快就让位了,而主板则可轻而易举的取出来:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

Lightning 接口部分,这是日常使用频率很高的部件,如果真的是主板上唯一出了问题的部件,那么将需要通过微烙铁来完成更换,很简单但需要一定的技术:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

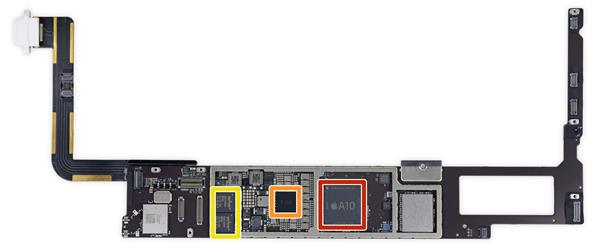

下面是主板样貌:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

红色:Apple A10 Fusion APL1W24 SoC (iPhone 7 也是这枚) + 2 GB 镁光 D9VBD LPDDR4 内存

橙色:Apple 343500203-A0,可能是电源管理 IC,之前 iPad 五代是 343S001441-A0

黄色:2x 博通(Broadcom) BCM15900B0 触控主控 ― 10.5 英寸和 12.9 英寸 iPad Pro 都采用此芯片。

或许 Apple Pencil 的支持要归功于这枚来自“Pro”级的芯片。主板另一部分芯片标记如下,需要注意的是,背部并没有其他 IC 元件了:

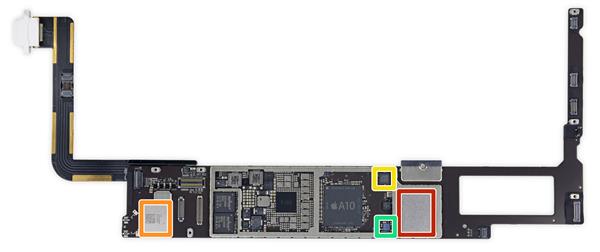

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

红色:东芝 TSB3236LX3536TWNB1 32 GB 闪存储存

橙色:USI 339S00448 Wi-Fi/蓝牙 模块

黄色:恩智浦 NXP80V18PN80V NFC 主控

绿色:Cirrus Logic CS42L83A 低功耗音频编解码芯片

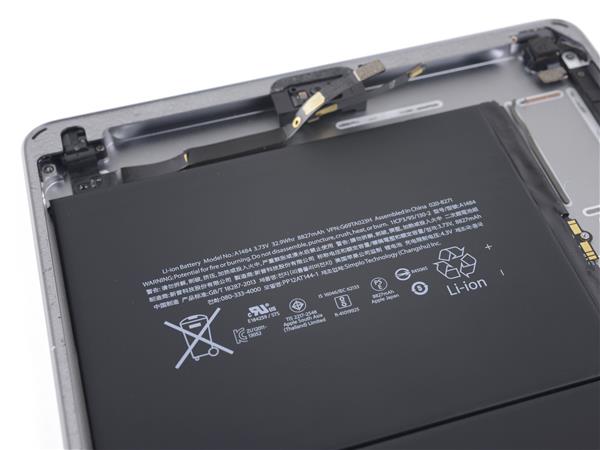

苹果继续使用了五代 iPad 相同的锂电池,型号 A1484,容量为 32.9 Wh。

通常情况下,同样的容量+更先进的芯片,通常意味着功耗会变得更低,前提是新增的功能没有进行抵消的情况下。

iFixit 表示,这块电池没有焊接,但是和 iPad 5一样使用了大量粘合剂,所以拆出障碍不小。

之前苹果 12.9 英寸 iPad Pro 电池虽然也不是易拉胶,但依然给人一种可轻换电池的假象,可是之后就再也没有这等好事了:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

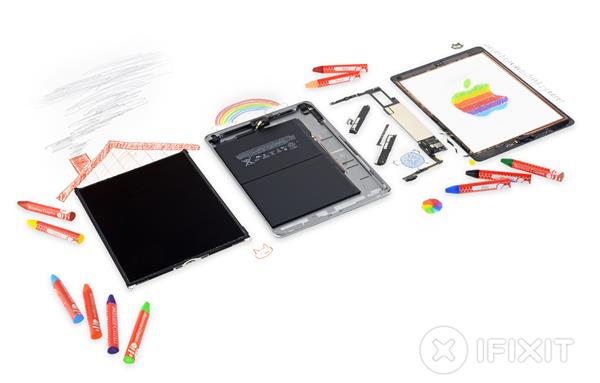

拆解全家福:

2388元iPad 6完全拆解:除了A10和支持笔就没变化了

iFixit的总结,六代iPad的可修复性评分得到了 2 分(10代表最容易修复):

- LCD在前玻璃面板拆开后就可以非常简单的更换。

- 因为是非全贴合,有间隙,所以即便跌落损坏单独更换玻璃和 LCD 成本大大降低。

- 但是,就像之前所有 iPad 一样,前面板用强力胶水固定,在维修的过程中有非常大的可能会造成前面板玻璃的损坏。

- 大量的粘合剂把所有内部东西粘在一起,电池更换特别具有挑战性。

- LCD由海绵胶条固定,拆解的时候很有可能会造成屏幕碎裂。
